一、模塊介紹

1、集成四路數字光源控制，亮度軟件控制

2、集成7路高速輸入，1路編碼器功能，12路DO輸出

3、自帶12V直流電源輸出，給相機供電

4、相機外觸發/軟件觸發由軟件切換

5、相機外觸發接線無需外部電源，相機的連條觸發線按要求接好即可


二、技術參數及安裝尺寸

工作電源直流24V

輸出功率

工作溫度-20℃～50℃

存儲溫度-30℃～70℃

溫度范圍＜90％

安裝尺寸

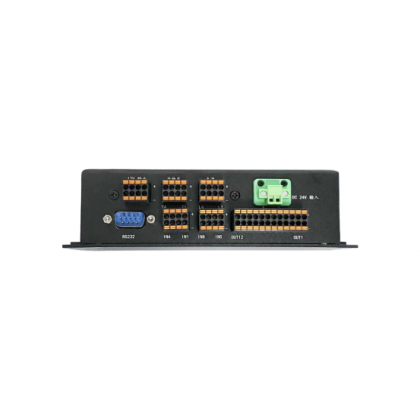

      三、接口端子電路及功能定義

1、12V電源輸出：4組12V電源輸出，上正下負（相機供電）

2、外觸發輸出端口定義（禁止輸入外部電源）

根據實際端口排序/端口接線上下不能反

端口	相機4外觸發	相機3外觸發	相機2外觸發	相機1外觸發
上	T4+	T3+	T2+	T1+
下	T4-	T3-	T2-	T1-

3、光源輸出端口定義（禁止輸入外部電源）

根據實際端口排序/端口接線上下不能反

端口	通道4	通道3	通道2	通道1
上	L4+	L3+	L2+	L1+
下	L4-	L3-	L2-	L1-

4、IN1-IN8輸入端口定義

根據實際端口排序,輸入既可高電平觸發，也可低電平觸發，每通道獨立輸入。

1、低電平觸發接線方式，里邊為雙向光耦，可反接

端口	4	3	2	1	8	7	6	5
上	IN4	IN3	IN2	IN1	編碼器	IN7	IN6	IN5
下	24V	24V	24V	24V	24V	24V	24V	24V

2、高電平觸發接線方式，里邊為雙向光耦，可反接

端口	4	3	2	1	8	7	6	5
上	0V	0V	0V	0V	24V	0V	0V	0V
下	IN4	IN3	IN2	IN1	編碼器	IN7	IN6	IN5

5、OUT輸出端口定義

根據實際端口排序/端口接線上下不能反

端口	12	11	10	9	-----	4	3	2	1
上	OUT12	OUT11	OUT10	OUT9	-----	OUT4	OUT3	OUT2	OUT1
下	0V

注意：1、OUT編號與軟件OUT輸出設置的編號一一對應

  2、輸出端子下排必須接入0伏電源，不可接反！目前只能輸出低電平
