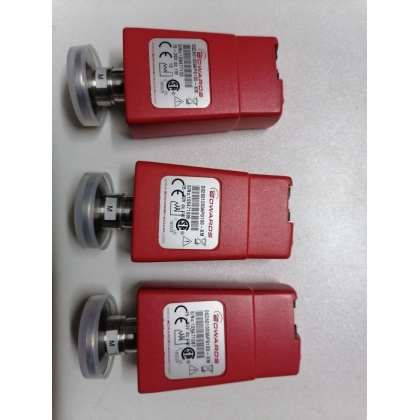

EDWARDS愛德華皮拉尼真空計APG100-XM，NW16
概述
特點包括結構緊湊，便于安裝，提供線性輸出，傳感器管可以更換。這種新型真空計與 Edwards 的所有 TIC 儀器控制器以及其他有源真空計控制器和顯示器兼容。它們還獲得了 CSA, C/US 認可，因?yàn)槠浣Y(jié)構中不含鉛，因此安全符合 RoHS 指令。
特性與**勢
- 電纜連接和真空計調整可以方便地定位，因而需要小的檢修空間
- 傳感器管可以加熱到 150oC
- 設定點可以調整，便于制程控制和互鎖
- 可以進行遠程校準
- 已獲 CSA C/US 批準
- 線性輸出 - 每十進制 1 伏特，便于與真空控制系統連接
- LED 狀態指示燈顯示正常和故障狀態
- 可根據需要提供非標準法蘭接頭。
技術數據
| 質量 |
85 g |
| 內部體積 |
5 cm3 |
| 機箱等 |
IP40 |
| 測量范圍 |
|
| (APG100-XM) |
大氣壓至 10-3 mbar |
| 測量范圍 |
|
| (APG100-XLC) |
大氣壓至 10-4 mbar |
| 準確度 (APG100-XM) |
通常為 +/- 15%（<100 mbar 時） |
| 準確度 (APG100-XLC) |
通常為 +/- 15%（<10 mbar 時） |
| 大過壓 |
10 bar |
| 工作溫度范圍 |
5o 至 60o C |
| 存儲溫度范圍 |
-30o 至 70 oC |
| 無電子模塊加熱 |
150 oC |
| 濕度 |
80% RH，高達 31 oC（線性降低） |
| |
在 40 oC 及以上時線性變化為 50% RH |
| 大海拔高度 |
3000 m |
| 燈絲溫度 |
100 oC 以上（環境） |
| 電源供給電壓 |
15 至 30 V 直流（標稱） |
| |
13.5 V 直流（小） |
| |
32 V 直流（大） |
| 功耗 |
1 W |
| 輸出信號 |
0 至 10 V 直流（標稱） |
| 設定點 - 開路集電晶體管 |
|
| 額定 |
30 V 直流 100 mA |
| 設定點范圍 |
1.8 至 9.2 V 直流 |
| 固定磁滯 |
500 mV (1/2 decade) |
| 電平設定分解度 |
6 mV
|
