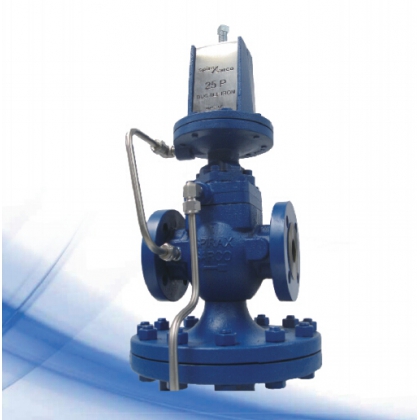

25P自作用導閥型減壓閥。通過外部壓力感應管感應下游壓力,調節主閥開度并維持壓力穩定。在下游無負額時,主閥可以關閉。

    斯派莎克25系列導閥型隔膜式調節閥,通過對同一主閥、不同型號導閥的多元化組合,可有效的控制蒸汽溫度和/或壓力

    斯派莎克減壓閥|25P系列導閥型減壓閥的設計制造完全依據使用者的需求,其多元化的組合在工業界沒有任何其它的調節閥可與之媲美.為了實現多目標控制設備的獨立性和經濟性,可在同一個主閥上組合多種控制,無論是溫度控制、壓力調節還是二者在一起,都能做到反應迅速、控制精確、安全可靠

同時,25系列調節閥的所有零件均能夠分解檢查或保養,而無需移動管路中的主閥體。正確的選型和安裝保養。更能保證其長期無故障的工作。

工作原理

斯派莎克25P導閥型減壓閥啟動前導閥彈簧處于白由狀態時,主閥和導閥處于關閉狀態。導閥由彈簧力作用打開,蒸汽經由導閥進入主隔膜室,一部分蒸汽則經由控制孔流出,當由導閥流入的蒸汽大于由控制孔流出的蒸汽主土隔膜室中的控制壓力增大,打開主閥。隨著蒸汽流過主閥,下游壓力的增量經由感應管反饋,作用在導閥隔膜下,平衡隔膜上部的彈簧壓力,使導閥逐漸關閉節流,維持主隔膜室中的壓力,控制主閥開度輸送適量的蒸汽。調節導閥隔膜上的彈簧即可改變下游壓力。

主要特性

導閥彈簧: 三種顏色的彈簧:可提供從.2-1barg范圍內不同壓力的準確控制。

溫度調節刻度盤:快速準確的設定所需溫度。

溫度感應器:在溫控元件中有無需補償?shù)囊后w,感應瞬時溫度的變化,提供準確的控制。

*的測試:每一個25系列的調節節閥在出廠前都經側試,以確保無故障的操作。

斯派莎克減壓閥|25P系列導閥型減壓閥
