瑞士 偉拓VECTOR
控制器TCI-W22-H TCI-W11SRC-T1
室內溫度變送器特點
室內溫度測量
最大值,最小值記憶功能
0..10V,0...20mA or 2...10V,4...20mA 通過跳線改變輸出信號范圍
可以通過軟件修改平均信號輸出可以選擇可選擇外接LCD 顯示(OPC-S)或(OPA-S)
應用
室內溫度測量,
通風系統環境溫度測量。
可記錄測量
溫度的最高和最低值.
監測臨界點溫度

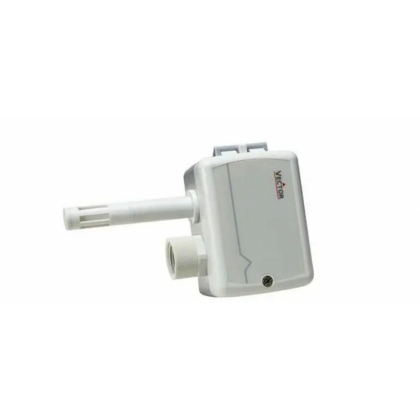

溫度變送器
此系列溫度變
送器采用 NTC感溫敏感元件,
變送器電路的微處理器每秒對溫度采樣一
次,他采集出數秒的信號后去除最高和
最低的值平均輸出信號來保證外部干擾對變
送器最小的影響,標準的溫度范圍
-40...60°C(-40..140°F)和 10 秒濾波參數,
信號范圍和濾波參數的時間可以
通過軟件調整.標準的信號范圍和類型可以通過跳線來進行選擇,如非標準的信號范
圍和輸出值必須通過軟件參數和設定(OPA-S or
PC-S).標準信號范圍 0-10VDC,2-
10VDC,4-20mA 和 0-20mA.
型號分類
型號名稱
SRC-T1
型號代碼
40
-30 0058
描述/選項
溫度變送器結構設計和安裝
此產品有2部分組成:(a)安裝底板變送器外殼
安裝位置應該安裝在室內墻壁上,流通氣體較好的區域:距離地面 1.5米處,避免安裝在暖氣上方和太陽直接照射的區域,才能準確的得到測量效果.安裝
1.擰送殼體下方的螺絲,打開變送器外殼.
2.把安裝板安裝在墻體上
3.根據接線圖準確的連接信號線
4.電氣連接部分必須要擰緊,避免虛接電線影響測量
把變送器殼體安裝到固定在墻體的金屬底板上，
6.扣上外殼.
螺絲刀規格#2，擰緊螺絲
