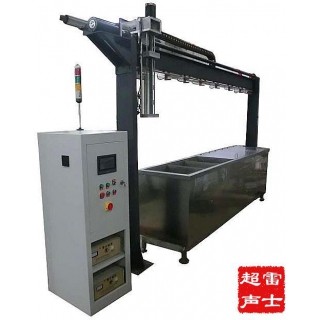

超聲波清洗的原理是：超聲波發生器將工頻電能轉變成28KHz的高頻電信號，通過高頻電纜輸送到超聲波換能器上，換能器被加上高頻電壓后，產生強有力的超聲振動，在液體中迅速傳播，作用于超聲波清洗槽內液體介質中，產生每秒2.8萬次的振動，從而將工件附著的污垢震落，達到清洗目的。
|
序號 |
相關部件名稱 |
材質、規格或用途 |
數量 |
|
1 |
設備主體槽 |
超聲波清洗槽680*600*660mm |
2個 |
|
鼓泡漂洗槽680*600*580mm |
2個 |
||
|
高壓風切槽680*600*580mm |
1個 |
||
|
2 |
超聲波系統 |
超聲波振板底振600*500*95mm |
2塊 |
|
超聲波振板側振500*280*90mm |
4塊 |
||
|
超聲波發生器 |
4臺 |
||
|
3 |
拋動結構 |
拋動架 |
2個 |
|
拋動電機 |
2臺 |
||
|
4 |
過濾系統 |
儲液槽 600*400*650mm |
2個 |
|
過濾器 |
2臺 |
||
|
過濾泵 |
2臺 |
||
|
5 |
PLC主控柜 |
主機操控 |
1臺 |
|
6 |

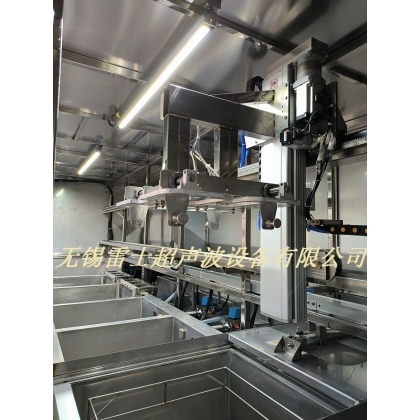

機械臂搬送 |
機械臂 導軌 伺服 |
1組 |
|
7 |
上下料架子 |
上料架、下料架 |
各1個 |
|
8 |
設備防護罩殼 |
5300*3500*2300mm |
1個 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
備 注 |
|
||
操作指南
1.開機前檢查
①連接線是否穩固可靠
②各槽的排水閥，進水閥是否處于關閉狀態
③電源開關是否處于關閉狀態
2. 加注液體
根據工藝流程，將第一槽第二槽放入液體，第三槽第四槽放入液體，液位高度由液位開關自動控制，一槽二槽具有破張力溢流口。
3.開啟電源
①打開動力柜總電源。
②打開電器柜內部電源開關，加熱電源開關

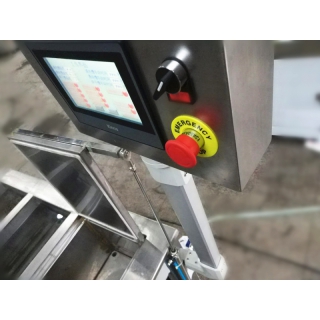

4.1.1觸摸屏頁面權限，點擊左上角登錄頁面，按畫面進行相關登陸。
用戶選擇1.操作員 密碼111
2.管理員密碼 222
3.維護工程師 密碼333
5.手動狀態（該頁面權限為操作者）。
（1）首先手/自動狀態，選擇按鈕打在手動狀態。
（2） 點擊升降回原點 ，當顯示回原點完成，點擊橫移回原點，顯示回原點完成。當還沒顯示回原點完成時，無法進行機械臂操作。
（3）此時可進行手動的各種操作，比如點擊上料進，則料框自動進入設備內部機械臂取料口下方。（上料進只能手動），比如點擊2槽取料，機械臂會自動移動到2槽，完成下降取料。比如點擊五槽開蓋，五槽槽蓋打開。
（4）手動狀態下，可以點動機械臂的橫移，上下升降，當進行此操作時，回原點完成的指示消失，無法進行槽位的放料取料等操作。只有再次點擊回原點按鈕，顯示回原點完成，才可進行以上（3）的操作。
（5）在該顯示屏右側可以進行移動和升降速度的調整。
（6）點擊顯示屏設備功能按鈕，進入該頁面。（該頁面權限為操作者）。
（6）.1各槽的超聲，加熱，進液排液，過濾循環，擺動功能均集成在該頁面，自動狀態下，超聲，擺動，鼓泡點擊無效。
（6）.2進水補水說明
進水控制分為自動控制和手動控制，不管那種控制方式，高液位均關閉進水閥
（1） 手動控制方式，按在手動控制上，在按手動按鈕，進行補水，直至高液位停止加水。
（2） 自動控制方式，按在自動控制上，根據槽內低液位補水，高液位停止，自動補水。
（7）點擊顯示屏參數設置按鈕，進入該頁面（該頁面權限為管理者）。
該頁面可以設置自動狀態下，各槽功能的時間設定，可根據客戶工藝要求進行分別設定。同時也可設置自動狀態下，一槽和二槽的擺動功能的開啟和關閉，三槽和四槽的鼓泡功能的開啟和關閉。
（8） IO監控畫面：該畫面顯示PLC上所有輸入點和輸出點
（9） 報警信息畫面：當出現報警時，紅燈開始亮，并伴隨聲光報警，同時將報警記錄在“報警信息”窗口中?？牲c擊“消音”按鈕，關閉蜂鳴器。
6.自動運行
（1） 自動線運行過程中必須有專職人員負責。
（2） 在手動狀態下設置槽內有無吊籃，根據工藝要求設置功能時間。
（3） 在手動狀態下，進入機械臂頁面，首先點擊升降回原點，顯示原點完成，再點擊橫移回原點，顯示原點完成。
（4） 手/自選擇開關打在自動上，自動指示燈為綠色，在（首頁畫面）按自動啟動按鈕，開啟自動運行，
（5） 將工件手動放置進料輸送鏈上，點擊（上料）按鈕，上料完成，顯示上料位有料。機械臂將需要清洗的工件將依次往后運行，直到下料完成。
（6） 自動運行中，如需停止，可點擊自動暫停，處于自動狀態暫停中。再點擊自動啟動，接暫停前運行。遇緊急事，按急停按鈕。遇設備故障報警，首先手/自選擇開關打在手動上，在手動裝態下，查看報警故障信息，處理故障點，禁止在自動狀態下處理故障。
