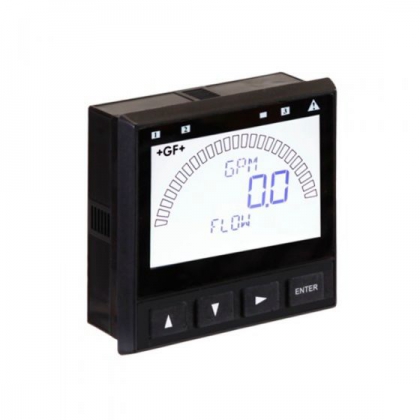

一般的
輸入通道
一
輸入類型
數字（S3L）
串行 ASCII、TTL 電平、9600 bps
頻率
范圍
0.5 至 1500 赫茲
準確性
讀數的0.5%
測量類型
流量、pH/ORP、電導率/電阻率、鹽度、壓力、溫度、液位、溶解氧、 批次或用戶定義（通過 8058）
外殼和 顯示器
案例材料
聚對苯二甲酸丁二醇酯
窗戶
防碎玻璃
鍵盤
4 個按鈕，注塑硅橡膠密封
展示
背光，7 段和 14 段
更新率
1秒
液晶顯示屏對比度
5 種設置
指標
“表盤式”數字條形圖。用于集電極開路、繼電器和警告指示器的 LED
外殼尺寸
1/4 DIN
安裝
9900-1P
控制板
1/4 DIN，四個側面有棱紋，用于面板內部的面板安裝夾，包括硅墊圈?？蛇x配 帶平蓋的后外殼，安裝在面板內部時可提供防水保護。
墻
選項包括安裝在預接線 NEMA 外殼中或帶 鉸鏈蓋的后外殼內部的 9900-1P。
管道
可選后蓋，帶鉸鏈蓋和 9900-1P，用于管道安裝
安裝
9900-1
場（積分）
選項包括用于與傳感器一起安裝的黃色通用或集成套件
顯示 范圍
酸堿度
0.00 至 15.00 pH
pH值 溫度
-39.99℃至149.99℃
-40°F 至 302°F
氧化還原電位
-1999 至 +1999 mV
流量
-9999 至 99999 單位每秒、分鐘、小時或天
累加器
0.00 至 99999999 個單位
電導率
0.0000 至 99999 μS、mS、PPM 和 PPB (TDS)、kΩ、MΩ
電導率 溫度
-100℃至250℃
–148 °F 至 350 °F（取決于應用和傳感器）
溫度
-99℃至350℃
–99°F 至 350°F
壓力
-40 至 1000 psi
等級
-9999 至 99999 米、厘米、英尺、英寸、%
體積
0 至 99999 cm3、m3、in3、ft3、gal、L、lb、kg、%
鹽度
0 至 99.97 PPT
溶解氧
PPM 0-50、% SAT 0-200、0 至 999.9 TORR
溶解氧
溫度
-99℃至350℃
–99°F 至 350°F
環境的
工作環境溫度
背光液晶顯示屏
-10°C 至 70°C
14°F 至 158°F
儲存溫度
-15℃至70℃
5°F 至 158°F
相對濕度
0 至 100% 冷凝，適合現場安裝；0 至 95% 非冷凝，適用于面板安裝
最大海拔高度
4,000 米（13,123 英尺）
外殼等級
NEMA 4X/IP65（僅正面安裝在面板上）；現場安裝 100% NEMA 4X/IP65
電氣 要求
傳感器電源
電壓
+4.9 至 5.5 VDC @ 25 °C，穩壓
當前的
環路供電模式下最大電流為 1.5 mA（24 V @ 300 Ω 最大環路阻抗時高達 2.0 mA）；
使用直流電源時最大 20 mA
短路
受保護
隔離
連接直流電源時回路電壓低（< 48V AC/DC）
僅使用回路電源時無隔離
接線端子
可插拔螺絲型
最大線規 14 AWG
輸入 功率
直流
10.8 至 35.2 VDC，穩壓
9900不帶繼電器模塊
10.8 VDC 至 35.2 VDC 時為 200 mA
9900 帶繼電器模塊
10.8 VDC 至 35.2 VDC 時為 300 mA
過壓保護
48伏瞬變保護裝置
電路保護限流
反向電壓保護
回路 電源
無直流電源輸入
最大限度。環路阻抗
50 Ω@12V
325Ω@18V
600 Ω@24V
始終使用直流電源輸入或第二回路
最大限度。環路阻抗
250 Ω@12V
500 Ω@18V
750 Ω @ 24V
繼電器 規格
干接點繼電器 (2)
集電極開路 (1)
類型
單刀雙擲
不適用
形式
C
不適用
最大限度。目前評級
5A電阻
50毫安直流
最大限度。額定電壓
30 伏直流電或 250 伏交流電
30伏直流電
遲滯
可調節（絕對工程單位）（EU）
閂鎖
僅在測試屏幕中重置
延遲
9999.9 秒（最長）
測試模式
設置開或關
周期
99999 秒（最長）
最大脈率
300 脈沖/分鐘
比例脈沖
400 脈沖/分鐘
體積脈沖寬度
0.1至3200秒
脈沖寬度調制
0.1至320秒
輸入 類型
數字 (S3L) 或交流頻率
通過 8058-1 提供 4 至 20 mA 輸入
通過 2750/2751 pH/ORP 傳感器電子器件的數字 (S3L) 輸出進行 pH/ORP 輸入
通過直接電導率/電阻率模塊或通過 2850直接從 Signet 電導率/電阻率電極輸入原始電導率/電阻率
輸入 規格
數字（S3L）
串行 ACSII，TTL 電平，9600 bps
頻率輸入
靈敏度
80 mV @ 5 Hz，隨頻率逐漸增加
跨度
0.5 Hz 至 1500 Hz @ TTL 電平輸入
準確性
± 0.5% 或讀數最大誤差 @ 25 °C
解決
1微秒
重復性
讀數的 ± 0.2%
電源
拒絕
±1 μA 每伏
短路
受保護
更新率
（1/頻率）+ 150 毫秒
輸出 規格
電流輸出 - 一 (1)；兩 (2) 個帶 4 至 20 mA 輸出模塊
電流環輸出標準
ANSI-ISA 50.00.01 H 級
電流輸出
4 至 20 mA，隔離，完全可調且可逆
跨度
3.8 至 21 毫安
零
4.0 mA 出廠設置；用戶可編程范圍為 3.8 至 5.0 mA
全尺寸
20.00 mA 出廠設置；用戶可編程范圍為 19.0 至 21.0 mA
準確性
最大 ±32 μA 誤差 @ 25 °C @ 24 VDC
解決
6μA 或更好
溫度漂移
每°C ±1 μA
電源抑制
每 V ±1 μA
隔離
低電壓（< 48 VAC/DC）
電壓
12 至 32 伏直流 ±10%
最大限度。阻抗
（直流電源輸入）
250 Ω @ 12 VDC
500 Ω @ 18 VDC
750 Ω @ 24 VDC
最大限度。阻抗
（無直流電源輸入）
50 Ω @ 12 VDC
325 Ω @ 18 VDC
600 Ω @ 24 VDC
更新率
標稱 150 毫秒
短路和反極性保護
可調跨度
可逆
錯誤情況
可選錯誤條件 3.6 或 22 mA
實際更新率由傳感器類型決定
測試模式
增量至所需電流（范圍 3.8 至 21.00 mA）
運輸 重量
基本單位
0.63公斤
1.38磅
H通訊模塊
0.16公斤
0.35磅
電導率模塊
0.16公斤
0.35磅
繼電器模塊
0.19公斤
0.41磅
批處理模塊
0.16公斤
0.35磅
4至20輸出模塊
0.16公斤
0.35磅
后部外殼，鉸接蓋
0.30公斤
0.65磅
后部外殼，平蓋
0.28公斤
0.60 磅
標準和 批準
CE、UL、CUL、FCC
符合 RoHS 標準，中國 RoHS
勞埃德船級社
根據環境管理 ISO 9001 和 ISO 14001 以及職業健康與安全 OHSAS 18001制造
