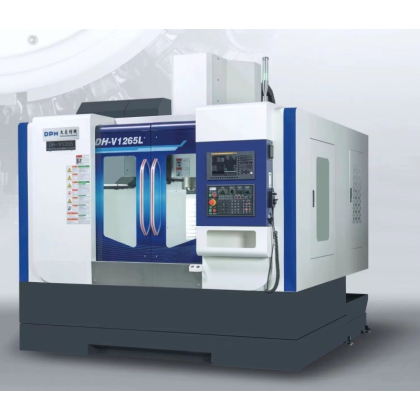

大豪DH-V系列高精度立式加工中心鑄件采用灰口鑄(FC300以上)，依照國際規範(JIS G 5501)的成份要求，來進行鑄件的生產，進行自然時效;所有的組裝接觸面，如底座與立柱接觸面、滾珠螺桿接觸面、綫軌接觸面和馬達座接觸面等，皆由資深的技師鏟花處理，用以確保機床結構與精度能夠長時間穩定，有效延長機床壽命。機床結剛性足，僅DH-V856L機型自身重量重達7.2噸，加大主軸衝水電減少刀具磨損，提高加工效率及穩定性，亦可以選擇中心出水及副水箱。
主要技術參數：
項目 單位 DH-V1265L
X軸行程 mm 1200
Y軸行程 mm 650
Z軸行程 mm 650
工作臺尺寸 mm 1300*650
T型槽 mm 18*120
主軸鼻端到工作臺距離 mm 150-800
主軸中心到線軌面距離 mm 670
最大載重 kg 1000
主軸內孔規格
BBT40
主軸直徑 mm 150
主軸轉速 rpm 8000
主軸馬達功率 kw 15/18.5
主軸馬達扭矩 NM 143/236
傳動方式
直結式
刀庫形式
BBT40
刀具數量 tools 24
最大刀具直徑 mm 80
空刀尺寸直徑 mm 150
最大刀具長度 mm 300
最大刀具重量 kg 8
換刀時間 sec 2.5
三軸快速位移 mm 36/36/24
切削速率 m/min 1-10
絲桿直徑 mm X、Y:40*16 Z:40*12
線軌尺寸 mm 45*45*45
定位精度 mm 0.008
重復定位精度 mm 0.006
FANUC OI-MF
氣壓 kg/cm² 0.6
機器重量 kg 8300
