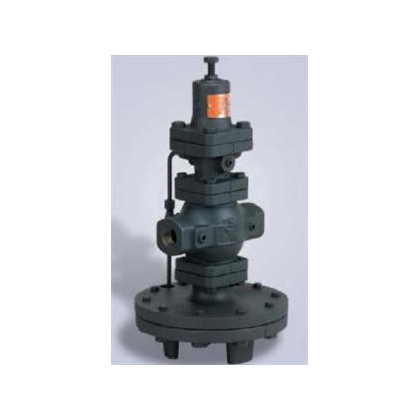

耀希達凱GP-2000先導式蒸汽減壓閥的規格參數：
|
特點
|
膜片式 / 球墨鑄鐵 / 法蘭盤型 / 螺絲型
|
|
|
類型
|
膜片式引導作動型
|
|
|
仕様
|
適用流體
|
蒸汽
|
|
一次壓力
|
0.1 - 2.0MPa
|
|
|
二次壓力
|
0.02 - 1.4MPa(*)
|
|
|
連接方式
|
JIS Rc 螺絲型，JIS 20K RF 法蘭盤型，JIS 10K FF 法蘭盤型
|
|
|
二次壓力可調
|
85% or less of the inlet pressure(gauge pressure)
|
|
|
zui低差壓
|
0.05MPa
|
|
|
zui大減壓比
|
20:1
|
|
|
zui高溫度
|
220 degree(C)
|
|
|
材料
|
閥體
|
球墨鑄鐵
|
|
主閥、閥座
|
不銹鋼
|
|
|
導閥、導閥閥座
|
不銹鋼
|
|
|
膜片
|
不銹鋼
|
|
|
* 日本耀希達凱閥門減壓閥GP-2000二次壓力
A: 0.02-0.15 MPa B: 0.1-1.4 MPa |
|
Size
|
L (mm)
|
H (mm)
|
Weight (kg)
|
Cv value
|
|
1(1/2)
|
150
|
398
|
14.0
|
5
|
|
20A(3/4)
|
150
|
398
|
14.0
|
7.2
|
|
2(1)
|
160
|
404
|
18.5
|
10.9
|
|
32A(1-1/4)
|
180
|
434
|
21.5
|
14.3
|
|
40A(1-1/2)
|
180
|
434
|
21.5
|
18.8
|
|
50A(2)
|
230
|
498
|
33.0
|
32
|
|
Size
|
L (mm)
|
H (mm)
|
Weight (kg)
|
Cv value
|
|
|
1(1/2)
|
146
|
398
|
15.5
|
5
|
|
|
20A(3/4)
|
146
|
398
|
16.0
|
7.2
|
|
|
2(1)
|
156
|
404
|
21.0
|
10.9
|
|
|
32A(1-1/4)
|
176
|
434
|
24.0
|
14.3
|
|
|
40A(1-1/2)
|
196
|
434
|
24.5
|
18.8
|
|
|
50A(2)
|
222
|
498
|
36.0
|
32
|
|
|
6(2-1/2)
|
282
|
552
|
64.5
|
60
|
|
|
80A(3)
|
302
|
575
|
71.5
|
78
|
|
|
100A(4)
|
342
|
658
|
111.0
|
120
|
|
|
12(5)
|
400
|
658
|
115.0
|
125
|
|
|
150A(6)
|
465
|
814
|
234.3
|
250
|
|
|
200A(8)
|
469
|
814
|
242.0
|
260
|
|
|
Selection data：
|
技術規格選擇圖表 口徑選擇圖表 (適用于蒸汽)
|
||||
日本耀希達凱閥門減壓閥GP-2000耀希達凱GP-2000先導式蒸汽減壓閥的特點：
1.精度高，容量大
2.膜片式引導作動型
