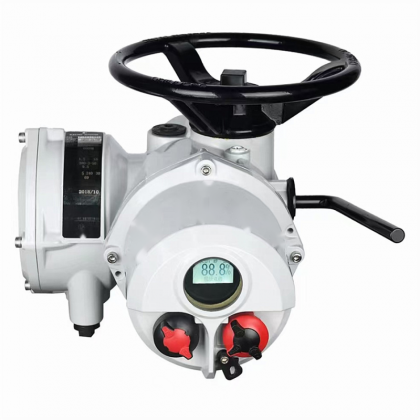

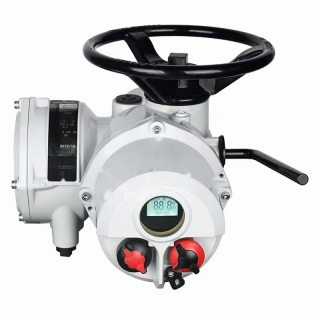

進口Rotork羅托克IQ3三代電動執行器
強力*：Rotork IQ 智能型電動執行機構-精益求精
形成了以秉承創業以來的傳統技術的“照明制造系統"、以石化、化工為中心的“自動參數系統"、以及“二次電池制造系統"與“冷凝器制造系統"等產業根基的系列產品。并致力于利用這些應用技術實現“圖像處理識別、計量檢查"等、利用電子眼提進而實現工程無人化等目標。
1.IQ選型及技術參數表
執行器輸出轉速（50Hz）18 24 36 48 72 96 144 192
執行器型號
扭矩（Nm） IQ10 34
功率（KW)0.05 0.07 0.09 0.11 0.15 0.19
2.IQ12 81 68 48 41
功率（KW)0.13 0.16 0.21 0.23
3.IQ18 108
功率（KW) 0.17 0.21 0.23
4.IQ20 203 176 142 102
功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
5.IQ25 400 298 244 230 149
功率（KW)0.63 0.78 0.77 1.06 1.29 1.19
6.IQ35 610 542 474 366 257
功率（KW) 0.96 1.19 1.42 1.50 2.06 2.04 2.06
7.IQ40 1020 845 680 542 406
功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
8.IQ70 1490 1290 1020 745 645 542
功率（KW)2.34 2.91 3.37 3.21 4.41 4.16 5.14 5.59
9.IQ90 2030 1700 1355 1020 865 730
功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55
10.IQ91 1355
功率（KW)10.82 13.98
11.IQ95 3000
功率（KW)5.81
注：IQ-IB/IS結合可達43,386Nm（多轉式）；IQ-IW結合可達137,000Nm（90度輸出）
機械數據
12.執行器 IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
法蘭型號ISO5210 F10 F14 F16 F25 F30
執行器重量(Kg) 32 52 75 215 230 220 大允許閥桿直徑 A型 mm 32 38 54 64 70 73(Z型) 83(Z型)
螺紋接口 IQ10--IQ95 均為一個M40和兩個M25或一個1.5和兩個1
設計壽命 10,000次開/關
工作頻率 60次/小時
工作溫度 -30攝氏度-- +70攝氏度
Rotork羅托克IQ3三代電動執行器
基本功能：
1、相同步器：可自動糾正相序和缺相保護。
2、過熱保護：電機線圈內的熱繼電器可檢測線圈溫度，當溫度超過預定值，可斷開控制回路。
3、閥門卡住保護：如果閥門卡住，當啟動后7秒內不動作，電路將自動斷開。
4、瞬時反轉保護：自動延時電路對瞬時反轉命令予以處理，防止沖擊。
5、數據記錄：每臺都有一個數據記錄器，可記錄歷史力矩、次數、狀態和日期等，可進行實時查詢、分析、診斷。
技術指標：
1、就地控制
A、在電氣箱蓋上提供非侵入式控制旋鈕，紅色為就地/停止/遠程三態選擇開關，黑色旋鈕為就地開閥或關閥電動操作開關。
B、就地控制也可以用IQ設定器在0.75米內進行開/關/停操作。
2、遠方開關量控制
A、采用光隔離接口，通常為正極開關（也可提供負極開關）
B、外部用戶提供控制電源：范圍20-60V AC/DC或60-120V AC
C、執行器內部提供控制電源：24V DC
D、每個控制端的下拉電源：24V DC時為5mA 120V AC時為12mA
