1 牢靠性高牢靠性是以體系的規劃、工藝、配備來表現的。選用工業級乃至是選用工業級UPS體系,仍是選用商業級UPS體系,需求考慮的要素許多。

1 牢靠性

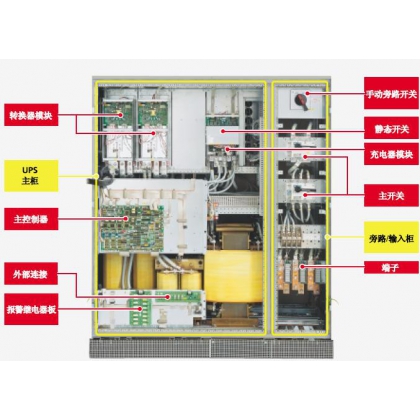

高牢靠性是以體系的規劃、工藝、配備來表現的。選用工業級乃至是軍用級元器件,一起還要加大要害元器件的冗余度,以增強體系的抗沖擊才能。在生產工藝上,對邏輯電路和通訊電路有更嚴厲的屏蔽維護措施。配備輸入和輸出阻隔變壓器以增強體系的電氣阻隔功用,選用12脈沖整流器技能,內置電池維護開關、輸入和輸出開關、靜態和修理旁路開關等各種維護開關。以上種種,都對工業級UPS體系提出了較高的要求。以某公司工業級UPS系列產品為例(外觀見圖1),它具有了以上所述的配備,以原裝的 配備而成為具有較高牢靠性的 UPS體系。選用了高效能DSP芯片(32位元150MHz,獨立乘法器)完成全數字THDV操控16位DSP;并聯無須平衡電抗,可多機并聯;內置濾波器,THDi<10%,PF=0.96;板件集成度高;逆變與電池選用HCT;信號線/電子線獨立走線,且無須選用阻隔線;選用銅條/鋁條,下降對模塊應力的影響;契合YD/T1095-20085.27的安全要求。以極寬的輸入電壓和頻率規模，可習慣惡劣的電網環境，能夠接受劇烈的負載動搖沖擊，抵擋和消除各種電網質量問題,如諧波、過壓、欠壓、突波、電壓下陷、停電、過載、短路、浪涌電流等發電機形式下，兼容錯相作業。電路結構如圖2所示。

通風方法為下進上出,天然對流,獨立風道,熱分流規劃,習慣高溫、高濕、粉塵、鹽堿、腐蝕性氣體、轟動等惡劣的作業環境。

工業級UPS體系在非冗余形式下的運用也很典型:有專用分配體系的電源模塊, 后備就是旁路電源,電源模塊也逐步趨向于更小。檢測儀器與進程操控或要害PLC這些要害項都需求維護,以確保存儲或確?，F(xiàn)有情況不被丟掉,因而體系下游的受控部分所得到的維護電源就更少了。



大部分機房中的UPS體系都是冗余配備,不只是為了確保電源本身的作業容量,而且能夠在一組電源停止作業的情況下防止對要害負載的危害。長時刻依托旁路電力關于任何一個IT司理來講都不是一個規范的操作程序,其危險太大了。而擔任修理這些雜亂體系的技能人員則會以一個組件的方法處理這些作業,如現場阻隔機器部件及更換備用部件,這樣能夠削減停機時刻并使體系更快地康復,亦可下降數據中心的運營危險。

5 作業壽數

工業級UPS體系在規劃時會加大元器件的規劃余量,這樣UPS體系在典型的工業環境作業中將有超越100,000h的MTBF。但有一些元件,如制冷電扇、DC電容器等元器件會下降運用壽數。乃至會低于保存規劃余量。像發電廠等工業級UPS的用戶,一般會將UPS的運用壽數設定在20～30年內。石化職業的UPS的作業壽數大約為10～15年。

在商業級UPS商場上,UPS的類型會在5年內過期。而現代數據技能的改變也會使數據中心的壽數少于5年。對商場要求十分了解的供貨商,會將規劃投入更多地集中在如何使商業級UPS價格更廉價、體積更小,功率更高的問題上。



固特UPS電源-瑞士GUTORUPS-瑞士固特電子有限公司

瑞士GUTORUPS，固特UPS電源，高頻機，工業級UPS，電力UPS電源PEW



6 效勞方法

不論是工業級仍是商用級UPS,設備的效勞拜訪方法都很重要。

在工業環境中,UPS會依據車間的布局擺放在不同的地址。在分布式放置(即UPS坐落維護設備的鄰近)和集中式放置(即UPS坐落維護設備的輔佐設備中)。這兩種情況下,大部分設備維護人員都喜愛前端拜訪的效勞方法,無需拆除側板或背板就能夠進行修理、查看和預見性的維護。

商業級UPS一般會安頓在專用房間中,這種構成有助于制冷和電源分配。大部分的商業級UPS體系傾向于集中式放置,這樣維護人員從正面或反面即可對設備進行維護。

7 運送

工業和商業UPS的運送都需求較大的本錢開銷,都需進行特別的規劃和縝密的場所預備。UPS設備在抵達客戶的現場時,一般是裝在運送用的板條箱中。將設備布置入位一般需求****車、吊車或起重機等。

工業UPS因內部配備較高,所以機器相對也會較重。因而工業UPS在規劃和設備時,需特別注意轉移和承重等問題。

8 后備時刻

商業級UPS的電池后備時刻是依運用而定,如果有備用發電機,后備時刻只需求支撐到發電機電源安穩后即可。一般商業級UPS運用密封閥控的鉛酸電池,其后備時刻在10～30min的規模內。由于商業級UPS電池的后備時刻一般不需求像工業運用中那樣,充電時刻也不受注重。而典型的商業級UPS充電器是將一個后備時刻為15～30min的鉛酸電池在8～10h內充至95%的容量即可。

比較而言,工業級UPS體系的充電器容量就大得多,由于電池的后備時刻是60min到8h或更長。則UPS至少得具有在充電器中有滿足的重復充電容量的這一特性。這一點在工業運用中特別重要,如發電廠一般會運用后備時刻為4～8h的UPS電池。

9 物理規劃

工業級UPS的機柜是由質量好且厚度在2mm或以上的厚鋼板制成。為更好的維護裝于其間的UPS,還會在機箱外表刷上一層厚厚的專用防護噴涂。一般工業級UPS的電源及操控組件在防濕及防污染方面都能夠抵達IP40或IP42規范,乃至可抵達IP51。而商業級UPS選用的是塑料機箱,且內部無特別的防濕防污處理,防護等級只能抵達IP20。

10 工業EMI/RFI

數據中心溝通電分配體系的規劃可維護UPS免受來自溝通干線和旁路輸入饋線的EMI/RFI的影響。專用輸入電源饋線與絕緣變壓器的運用不只削減了EMI/RFI,一起也削減了溝通干線上的有用漏電的電流。

在一些工業運用中,UPS的溝通輸入電源來自開關設備或電機操控中心(MCC),而且一般與一些電動噪音大的負載(如變速驅動等設備)共享母線銜接,關于這一運用,輸入阻隔變壓器顯得特別重要。

11 通訊

通訊功用在UPS體系的挑選中占據著十分重要的位置。SNMP及以太網是UPS體系信息最常用的搜集方法。商業級UPS通訊功用可能遭到場所及環境的約束。正因如此,Modbus通訊協議、以太網或繼電器輸入/輸出接口在工業運用中遭到歡迎。

工業級UPS內置了帶有環境監控功用和繼電器輸入/輸出接口的網絡管理卡,使得它不只能夠在工業運用中大顯身手,在對管理功用要求很高的商業級運用中,也顯得揮灑自如。



固特UPS電源-瑞士GUTORUPS-瑞士固特電子有限公司

瑞士GUTORUPS，固特UPS電源，高頻機，工業級UPS，電力UPS電源PEW



12 結束語

工業級UPS與商業級UPS有著顯著不同的規劃思路。在出資初期,兩類UPS逐個對照并研究其具體運用中的差異,盡管運用初期可能不會有清晰的差異,但通過一段時刻后,將會發現工業UPS在功用方面的優勢。購買時應考慮環境情況、運營期望值、安穩性要求、通訊才能以及運用壽數期限等要素。工業級UPS的各類配備附件標明其初期本錢更大,但是從全體本錢并與其20～30年的產品壽數比較,工業級UPS初期本錢的高投入保證了長時刻安穩的出資報答。表1和表2給出工業級UPS與一般商業用UPS的差異和比較，僅供參考。
