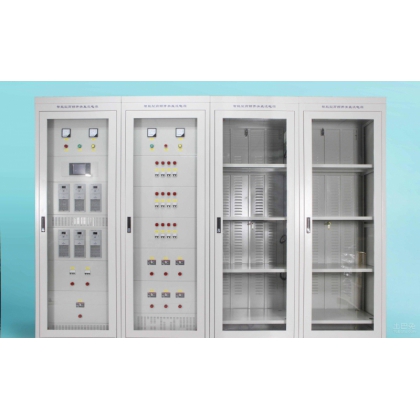

QN-E3監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控，其主要適用于7Ah -- 200Ah單電單充系統，電池巡檢和絕緣檢測是通過擴展方式實現，通過RS485接口與該監控器聯機，可實現24節電池巡檢和30路支路絕緣監察，實現13路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構，性價比高，接線簡單，安裝方便。

QN-E3監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控，其主要適用于7Ah -- 200Ah單電單充系統，電池巡檢和絕緣檢測是通過擴展方式實現，通過RS485接口與該監控器聯機，可實現24節電池巡檢和30路支路絕緣監察，實現13路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構，性價比高，接線簡單，安裝方便。

系統特點

■主監控采用240*64點陣 LCD漢字菜單顯示，按鍵操作；

■可測量合母、控母電壓，電池、控母電流；

■測量、顯示值用軟件校準，無需電位器調節

■自帶直流系統母線絕緣監察；

■具有溫度補償功能

■可選配我公司QN自冷系列或愛默生HD系列模塊構成系統，組態靈活；

■支持單組蓄電池、單母線不分段系統；

■可選配1臺電池巡檢單元QN-X（24節電池檢測）

■可選配1臺微機絕緣支路檢測單元QN-J (可檢測30路支路)；

■提供MODBUS協議，可與后臺通信，實現“四遙”。



系統技術參數

■交流輸入：AC380V±15%，頻率50Hz±10%

■輸出電壓：180V – 286V 任意設定（220V系統）90V-143V 任意設定（110V系統）

■輸出電流：5A–160（系統至多配置8個整流模塊）

■電池容量：7Ah--200Ah任意容量的直流系統

■模塊限流：10% - 110% 任意設定

■工作效率：> 94%    ■穩壓精度：< 0.5%

■紋波系數：< 0.5%   ■穩流精度：< 0.5%

■電池充電管理：自動 ■人機界面：240×64點陣LCD漢字菜單顯示，按鍵操作

■柜體尺寸：800×600×2260或800×600×2360



系統方案選擇


交流電源屏QN-JLP是專為各種集中管理交流電而設計的交流供電系統。系統配置由配電單元、柜體組成，具有抗干擾能力強、操作便捷等特點。

　　適用于變電站、發電廠、電氣化鐵路、各種類型堤灌站、工礦企業、大型賓館配電室，作為繼電保護、自動裝置、事故照明等操作電源和控制電源。

1）采用雙路電源切換裝置，可手動、自動切換。

2）雙路電源切換裝置可帶負荷切換，保證了供電的可靠性。

3）多路輸入、輸出，配置靈活。

4）輸入端裝有防雷裝置。

5）交流電源的控制采用高分?jǐn)嘈⌒蛿嗦菲?，具有動作迅速，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。

6）具有三相電壓、電流測量和電度計量功能。

7）具有輸出斷路器工作指示功能。





使用環境

1）海拔高度: 不超過2000m；

2）環境溫度: -10℃~+40℃；

3）相對濕度: ≤90%(25℃)；

4）地震烈度: 不超過8度；

5）設備限在室內工作，且通風良好；

6）室內應無腐蝕金屬和破壞絕緣的有害氣體；

7）安裝垂直傾斜度: 不超過5°；

8）微控制器抗噪聲: 1000V 1μs脈沖1分鐘；

9）無強電磁場干擾與劇烈振動。
