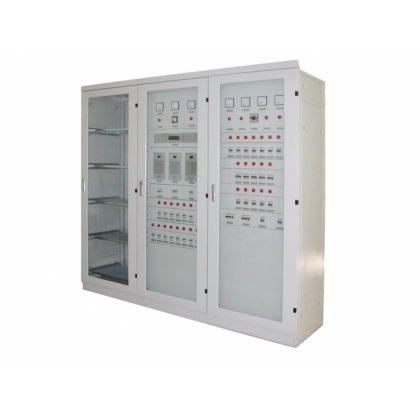

-E2監控系統和壁掛模塊組成壁掛芯系統是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓模塊、配電單元和電池構成一體化柜體、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

系統特點

■適合構成40AH/220V、65AH/110V、100AH/48V以下系統；

■模塊、監控單元和降壓?jiǎn)卧捎脦щ姛岵灏谓Y(jié)構，安裝、維護方便快捷；

■至多可安裝3個QN系列風冷高頻整流充電模塊；

■降壓?jiǎn)卧哂凶詣?dòng)硅鏈降壓功能，上限電流2A/DC220、4A/DC110V、5A/DC48V，沖擊電流30A/0.5S；

■監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

■監控單元具有對電池自動管理的功能；

■提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；

■監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；

■配電單元提供2路交流輸入（可選擇一路PT100供電）、1路電池輸入；

系統技術參數

■交流輸入電壓：220V-15%+20% PT供電電壓：100V±10%

■電網頻率：50Hz±10%    ■功率因數：≥0.85

■輸出電壓范圍：40V-60V連續可調（對于48V系統） 90V-140V連續可調（對于110V系統）

 180V-280V連續可調（對于220V系統）

■穩壓精度：≤±0.5%     ■穩流精度：≤±0.5%

■紋波系數：≤±0.1%     ■均流度：≤5%

■效率：≥90%            ■可聞噪音：≤55dB

■輸出過壓保護：280V±2V（220V），140V±2V（110V），60V±2V（48V）

■人機界面：128×64點陣LCD漢字菜單顯示，按鍵操作

■通訊接口：支持RS232/RS485兩種通訊接口， 運行軟件已包括CDT451-91和MODBUS兩種通訊規約,用戶可在現場根據需要自行選擇定義

■柜體尺寸：800×600×2260或800×600×2360

系統方案選擇

使用環境

1）海拔高度: 不超過2000m；

2）環境溫度: -10℃~+40℃；

3）相對濕度: ≤90%(25℃)；

4）地震烈度: 不超過8度；

5）設備限在室內工作，且通風良好；

6）室內應無腐蝕金屬和破壞絕緣的有害氣體；

7）安裝垂直傾斜度: 不超過5°；

8）微控制器抗噪聲: 1000V 1μs脈沖1分鐘；

9）無強電磁場干擾與劇烈振動。
