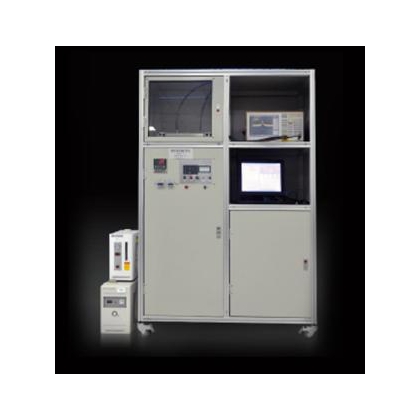

WBFJ-1750型微擾法復介電常數測試系統

關鍵詞：諧振腔，微波，介電常數tan





微擾法復介電常數測試系統是采用諧振腔微擾法是一種用于研究諧振器性能的方法，特別是在微波技術領域有廣泛應用。這種方法涉及到在諧振腔內部引入微小的擾動，這些擾動可能來自于腔壁的輕微變形或其他形式的局部變化，然后通過對微擾前后場量的對比和分析，來估算這些變化如何影響諧振腔的諧振頻率和其他相關參數。微波介質材料介電特性的測量，對于研究材料的微波特性和制作微波器件，獲得材料的結構信息以促進新材料的研制，以及促進現代尖端技術(吸收材料和微波遙感)等都有重要意義。

符合標準：

GB/T 5597-1999 固體電介質微波復介電常數的測試方法

GB/T 12636-1990 微波介質基片復介電常數帶狀線測試方法

GB/T 7265.1-1987 固體電介質微波復介電常數的測試方法 微擾法

GB 7265.1-87 固體電介質微波復介電常數的測試方法 微擾法

GB 7265.1-1987 固體電介質微波復介電常數的測試方法 微擾法

ASTM D2520-2013 在微波頻率和1650℃時固體電絕緣材料復合介電常數的標準試驗方法

ASTM D3380-10 基于聚合物的微波電路基板的相對介電常數（介電常數）和損耗因子的標準測試方法

ASTM D5568-08 測量微波頻率下固體材料的相對復介電常數和相對磁導率的標準試驗方法

ASTM D7449/D7449M-08 使用同軸空氣線測量微波頻率下固體材料相對復數介電常數和相對磁導率的標準測試方法

ASTM D7449/D7449M-08e1 使用同軸空氣線測量微波頻率下固體材料相對復數介電常數和相對磁導率的標準測試方法

AS ASTM D2520-2001 在微波頻率和1650℃時固體電絕緣材料的復合介電常數的標準試驗方法

ASTM D5568-2001 微波頻率下固體材料相對復介電常數和磁導率測量標準試驗方法

ASTM D3380-1990(2003) 塑料片基微波電路基片的相對透電率(介電常數)和耗散因數測試方法

一、主要特點：

1、 全新架構，更高精度采用了全新的內部架構，具備更加強大的數據處理能力，響應速度更快，能輕松實現4端口S參數測量，差分（平衡）測量，時域測量、帶寬、Q值等一鍵測量。并且其動態范圍高達135dB，有著極低的相位噪聲，可以幫助工程師在苛刻的測試場景下仍獲得準確可靠的測試結果。

2、 電子校準件-讓校準一步到位：頻率范圍9kHz~40GGHz，能幫助工程師解決使用傳統機械校準件耗時久、誤差大、操作繁瑣等問題。電子校準件大幅縮減了校準步驟，減少了連接器的損耗，保證了校準精度，極大的節省了校準所需時間，為多端口測試和產線測試提供了極大便利。

3、 開關矩陣-輕松實現多端口器件測試需求：單臺可將輸出端口擴展至24個，還可繼續疊加。與傳統測量方式相比，使用射頻開關矩陣測量速度大大提升，可以幫助工程師輕松實現矢量網絡分析儀和多端口被測物的連接與測試，也極大的適配了生產線使用場景。

4、 脈沖測量功能：內置脈沖調制器和脈沖發生器應用于測試諸如功率晶體管之類的大功率被測器件，以及需要工作在脈沖模式下的模塊。連續波激勵所積累的熱量可能會損壞被測器件，而使用脈沖激勵進行測量可以安全地對這類器件的特性進行表征，同時也支持控制外部脈沖生成器和調制器，與外部主脈沖保持同步

5、 混頻器測量

6、 混頻器是微波毫米波系統的重要部件，其特性的好壞直接影響設備或儀器的性能。在混頻器研發生產的各個階段，都需要對其性能指標進行測量。

二、主要技術參數：

頻率范圍：0.1～40.0GHz

測試溫度：室溫～1750℃

復介電常數測試范圍：

r= 1.0～30.0

tan=5.0×10-4～5×10-2

r= 0.5～10

tan = 0.001～1.0

測試誤差：

|r/r|  1.5%  當r=2.0～30.0

|r|  2.0%  r + 0.02   當r=1.05～2

|tan|  15.0% tan + 2.010-4

|r/r|  2.0%

|tan|  15% tan + 5.010-4

樣品尺寸：

圓棒或方棒狀小樣品材料，直徑：1.0～6.0mm，高度不低于30mm；（實際尺寸視具體情況而定）
