VEGA
安裝位置
4安裝
請將儀表安裝在一個離開容器壁至少 200 毫米(7.874 英寸)的位置。如果要將儀表安裝在帶有碟形或圓形蓋板的容器中央，則可能產生數倍的回波，不過可以通過做出相應的調整來抑制它們(參見，調試”一章)。
如果您不能遵守這一距離，則應在調試時進行一次干擾信號的抑制。尤其當容器壁上會產生附著物時適宜采用這種做法。此情形下，建議在以后某一時間用已有的附著物來重復進行干擾信號的抑制。
中
> 200mm
(7.87)

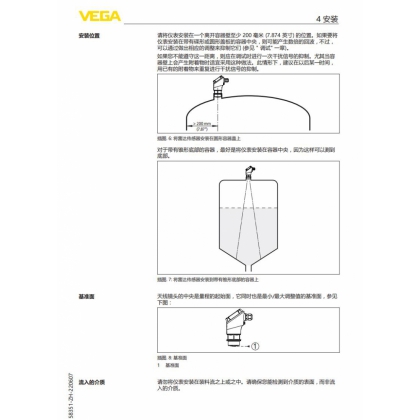

插圖.6: 將雷達傳感器安裝在圓形容器蓋上
對于帶有錐形底部的容器，最好是將儀表安裝在容器中央，因?yàn)檫@樣可以測到底部
插圖.7: 將雷達傳感器安裝到帶有錐形底部的容器上
基準面
天線鏡頭的中央是量程的起始面，它同時也是最小/最大調整值的基準面，參見下圖 :
插圖.8: 基準面
1基準面
209022-HZ-lS8
流入的介質
請勿將儀表安裝在裝料流之上或之中。請確保您能檢測到介質的表面，而非流入的介質。
