工作原理
VEGAFLEX 81 是一種帶有繩型或棒型測量探頭的液位傳感器，用于連續測量液
位或分離層，適用于液體中。
高頻微波脈沖沿著一根鋼纜或棒傳播。接觸到介質表面后被反射回來。微波脈
沖的傳播時間經過儀表分析處理后，作為物位輸出。
d
h
1

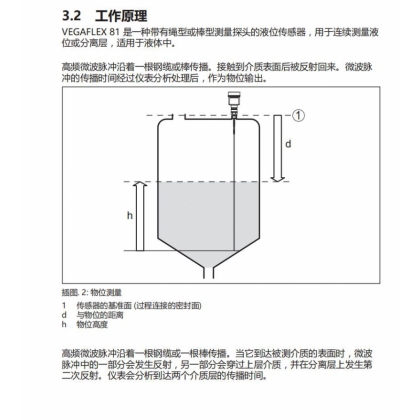

插圖. 2: 物位測量
1 傳感器的基準面 (過程連接的密封面)
d 與物位的距離
h 物位高度
高頻微波脈沖沿著一根鋼纜或一根棒傳播。當它到達被測介質的表面時，微波
脈沖中的一部分會發生反射，另一部分會穿過上層介質，并在分離層上發生第
二次反射。儀表會分析到達兩個介質層的傳播時間。
系列號 - 儀表搜索
應用領域
液位測量功能原理
分離層測量功能原理
41824-ZH-211027
9
3 產品說明
VEGAFLEX 81 • 兩線制 4 … 20 mA/HART
TS
d1
h1
h2
d2
1
L2
L1
L3
插圖. 3: 界面測量
1 傳感器的基準面 (過程連接的密封面)
d1 與分離層的距離
d2 與物位的距離
TS 上層介質的厚度 (d1 - d2)
h1 高度 - 分離層
h2 物位高度
L1 下層介質
L2 上層介質
L3 氣相
上層介質 (L2)
• 上層介質不得具有傳導性
• 上部介質的介電常數或與分離層的當前距離必須已知 (需要輸入)。最小介電
常數：1.6。介電常數一覽表請參見我們的主頁： www.vega.com
• 上層介質的合成必須穩定，沒有交替的介質或混合比例
• 上層介質必須均勻，在介質之下沒有分層
• 上層介質的最小厚度為 50 mm (1.97 in)
• 與下層介質的分離清晰、乳化相或腐殖層最大為 50 mm (1.97 in)
• 表面應盡量沒有泡沫
下層介質 (L1)
• 介電常數至少要比上層介質的介電常數大 10 倍，且最好是具有導電性，舉
例：上層介質的介電常數為 2，下層介質的介電常數至少為 12。
氣相 (L3)
• 空氣或氣體混合物
• 氣相 - 視應用情況，并非始終都有 (d2 = 0)
本儀表在出廠時預設的用途始終為 " 物位測量"。
進行分離層測量時，您可以在調試時選擇所希望的輸出信號
