基本安全指南
2.1 人員要求
操作人員必須符合下列要求：
? 經培訓的合格專業人員必須具有執行特定功能和任務的資質。
? 經工廠廠方/操作員授權。
? 熟悉聯邦/國家法規。
? 開始操作前，專業人員必須事先閱讀并理解《操作手冊》、補充文檔和證書中(取決于實
際應用)的各項規定。
? 遵守操作指南和基本條件要求。
2.2 指定用途
應用和介質
本文檔中介紹的測量設備僅可用于液體的流量測量，被測介質的電導率不小于 5 µS/cm。
取決于訂購型號，測量設備還可以測量易爆、易燃、有毒和氧化介質。
允許在危險區、衛生應用場合或過程壓力可能增大使用風險的場合中使用的測量設備的銘牌
上有相應標識。
為了確保測量設備在使用壽命內始終正常工作：
? 始終在指定壓力和溫度范圍內使用。
? 僅當完全符合銘牌參數要求且滿足《操作手冊》和補充文檔資料中列舉的常規要求時，
才能夠使用測量設備。
? 參照銘牌檢查訂購的設備是否允許在危險區中使用（例如防爆保護、壓力容器安全）。
? 僅當測量設備的接液部件材質能夠耐受被測介質腐蝕時，才能夠使用測量設備。
? 如果測量設備的環境溫度高于大氣溫度，必須遵守設備文檔中列舉的相關基本條件的要
求。
? 采取措施始終為測量設備提供防腐保護。
錯誤使用
非指定用途危及安全。制造商不對由于不恰當使用或用于非指定指定用途而導致的損壞承擔
任何責任。
L 警告
腐蝕性或磨損性流體和環境條件可能導致測量管破裂！
? 核實過程流體與傳感器材料的兼容性。
? 確保所有過程接液部件材料均具有足夠高的耐腐蝕性。
? 始終在指定壓力和溫度范圍內使用。
注意
核實臨界工況：
? 測量特殊流體和清洗液時，Endress+Hauser 十分樂意幫助您核實接液部件材料的耐腐蝕
性。但是，過程中溫度、濃度或物位的輕微變化可能會改變材料的耐腐蝕性。因此，
Endress+Hauser 對此不做任何擔保和承擔任何責任。
基本安全指南 電磁流量計 Proline 300
8 Endress+Hauser
其他風險
L 警告
電子部件和介質可能導致表面溫度上升。存在人員燙傷的危險！
? 測量高溫流體時，確保已采取燙傷防護措施。
2.3 工作場所安全
操作設備時：
? 遵守聯盟/國家法規，穿戴人員防護裝置。
在管路中進行焊接操作時：
? 禁止通過測量設備實現焊接單元接地。
濕手操作設備時：
? 存在電沖擊增大的風險，必須佩戴手套。
2.4 操作安全
存在人員受傷的風險。
? 僅在正確技術條件和安全條件下使用儀表。
? 操作員有責任保證儀表在無干擾條件下工作。
2.5 產品安全
測量?jī)x表基于工程實踐經驗設計，符合最先進的安全要求。通過出廠測試，可以安全使用。
滿足常規安全標準和法律要求。此外，還符合設備 EC 一致性聲明中的 EC 準則要求。
Endress+Hauser 確保粘貼有 CE 標志的儀表符合上述要求。
2.6 IT 安全
我們只對按照《操作手冊》安裝和使用的設備提供質保。設備自帶安全保護功能，防止意外
更改設置。
IT 安全措施為設備及相應數據傳輸提供額外保護，必須操作員本人按照安全標準操作。
2.7 設備的 IT 安全
設備配備多項專有功能，能夠?yàn)椴僮鲉T提供有效防護。上述功能由用戶自行設置，正確設置
后能夠?qū)崿F(xiàn)更高操作安全性。
儀表 IT 安全性的詳細信息請參考儀表的《操作手冊》。
2.7.1 通過服務接口（CDI-RJ45）訪問
設備通過服務接口（CDI-RJ45）連接至網絡中。設備專屬功能保證其在網絡中安全運行。
建議遵守國家和國際安全委員會規定的相關工業標準和準則，例如 IEC/ISA62443 或
IEEE。這包括組織安全措施（例如設置訪問權限）和技術安全措施（例如網絡分區）。
電磁流量計 Proline 300 產品描述
Endress+Hauser 9
3 產品描述

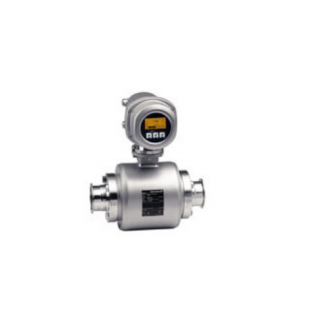

設備由一臺 Proline 300 變送器和一臺電磁 Proline Promag 傳感器組成。
設備采用一體式結構：
變送器和傳感器組成一個整體機械單元。
5
4 1 2 3
A0029586
1 接線腔蓋
2 顯示模塊
3 變送器外殼
4 電子腔蓋
5 傳感器
通過分離型顯示與操作單元 DKX001 操作設備→ 19。
詳細產品描述參見設備的《操作手冊》。
yal psi
r
D
et nu ht ci N
er a
nenff ö
Nicht unter Spannung öffnen Do not open when energized Ne pas ouvrir sous tension
I/O
Power
+ E
ESC
–
安裝 電磁流量計 Proline 300
10 Endress+Hauser
4 安裝
傳感器的詳細安裝信息請參考傳感器的《簡明操作指南》→ 3
4.1 旋轉變送器外殼
變送器外殼可以旋轉，便于操作接線腔或顯示模塊。
1. 2. 3. 3 mm 4 mm
4.
A0029993
1. 取決于儀表型號：松開接線腔蓋的固定卡扣。
2. 擰松接線腔蓋。
3. 松開固定螺絲。
4. 將外殼旋轉至所需位置。
5. 牢固擰緊固定螺絲。
6. 擰上接線腔蓋。
7. 取決于儀表型號：關閉接線腔蓋的固定卡扣。
r
r
e
e
t
t
n
n
u
u
ht
ht
c
c
i
i
N
N
e
e
r
r
a
a
n
n
e
e
n
n
f
f
f
f
ö
ö
+ E
ESC
–
+ E
ESC
–
電磁流量計 Proline 300 安裝
Endress+Hauser 11
4.2 旋轉顯示單元
顯示模塊可以旋轉，優化顯示模塊的可讀性和操作性。
1. 2. 3. 3 mm
A0030035
1. 取決于儀表型號：松開接線腔蓋上的固定卡扣。
2. 擰下接線腔蓋。
3. 將顯示模塊旋轉至所需位置：每個方向上的最大旋轉角度均為 8 × 45°。
4. 擰上接線腔蓋。
5. 取決于儀表型號：關閉接線腔蓋的固定卡扣。
4.3 變送器的安裝后檢查
完成下列操作后必須執行安裝后檢查：
• 旋轉變送器外殼
• 旋轉顯示模塊
儀表是否完好無損(目視檢查)？
旋轉變送器外殼：
• 鎖定螺絲是否已牢固擰緊？
• 接線腔蓋是否已牢固擰緊？
• 固定卡扣是否已牢固鎖緊？
旋轉顯示模塊：
• 接線腔蓋是否已牢固擰緊？
• 固定卡扣是否已牢固鎖緊？
r
r
e
e
t
t
n
n
u
u
ht
ht
c
c
i
i
N
N
e
e
r
r
a
a
n
n
e
e
n
n
f
f
f
f
ö
ö
+ E
ESC
–
+ E
ESC
–
+ E
ESC
–
電氣連接 電磁流量計 Proline 300
12 Endress+Hauser
5 電氣連接
注意
測量?jī)x表無內部斷路保護器。
? 因此，需要為測量?jī)x表安裝開關或電源斷路保護器，確保能夠方便地切斷電源。
? 測量?jī)x表自帶保險絲，但是還是需要在系統中安裝附加過電流保護裝置（最大 10 A）。
5.1 連接條件
5.1.1 所需工具
• 電纜入口：適用工具
• 固定卡扣：內六角扳手(3 mm)
• 剝線鉗
• 使用線芯電纜時：卡口鉗，用于操作線芯末端的線鼻子
• 拆除接線端子上的電纜：一字螺絲刀(≤ 3 mm (0.12 in))
5.1.2 連接電纜要求
用戶自備連接電纜必須符合下列要求。
電氣安全
符合聯盟/國家應用規范。
保護性接地電纜
電纜截面積不小于 2.08 mm2 (14 AWG)
接地電纜的電阻值必須小于 1 ?。
允許溫度范圍
• 必須遵守安裝點所在國家的安裝指南要求。
• 電纜必須能夠耐受可能出現的最低和最高溫度。
供電電纜
使用標準安裝電纜即可。
電纜直徑
• 纜塞(標準供貨件)：
M20 × 1.5，安裝? 6 … 12 mm (0.24 … 0.47 in)電纜
• 壓簧式接線端子：適用線芯電纜和帶線鼻子的線芯電纜。
導線橫截面積 0.2 … 2.5 mm2 (24 … 12 AWG)。
電磁流量計 Proline 300 電氣連接
Endress+Hauser 13
信號電纜
4...20 mA HART 電流輸出
建議使用屏蔽電纜。請遵守工廠的接地規范。
0/4...20 mA 電流輸出
使用標準安裝電纜即可。
脈沖/頻率/開關量輸出
使用標準安裝電纜即可。
雙脈沖輸出
使用標準安裝電纜即可。
繼電器輸出
使用標準安裝電纜即可。
0/4...20 mA 電流輸入
使用標準安裝電纜即可。
狀態輸入
使用標準安裝電纜即可。
連接電纜要求
可選連接電纜
標配電纜取決于訂購選項
• 測量設備的訂貨號：訂購選項 030 “顯示；操作”，選型代號 O；
或
• 測量設備的訂貨號：訂購選項 030 “顯示；操作”，選型代號 M；
和
• DKX001 的訂貨號：訂購選項 040 “電纜”，選型代號 A、B、D、E
標準電纜 2 × 2 × 0.34 mm2
(22 AWG) PVC 電纜，帶通用屏蔽層（雙芯雙絞線）
阻燃性 符合 DIN EN 60332-1-2 標準
耐油性 符合 DIN EN 60811-2-1 標準
屏蔽層 鍍錫銅織網屏蔽層，覆蓋范圍超過 85 %
電容值（線芯/屏蔽層） ≤ 200 pF/m
電感/電阻（L/R） ≤ 24 µH/?
可選電纜長度 5 m (15 ft)、10 m (35 ft)、20 m (65 ft)、30 m (100 ft)
工作溫度 電纜固定安裝時：–50 … +105 °C (–58 … +221 °F)；電纜未固定安裝
時：–25 … +105 °C (–13 … +221 °F)
