詳細說明

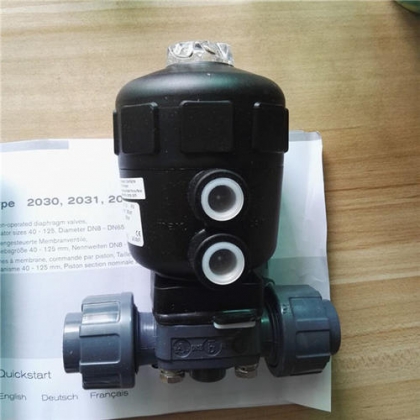

寶德2030型氣動隔膜閥/德國BURKERT氣動閥
寶德2030型氣動隔膜閥的主要特點(1)外漏堵，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵。電動閥力矩控制不易，容易產生內漏，甚拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。(2)系統簡單價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。(3)動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短幾個毫秒，即使是導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作自動保持閥位，平時點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
寶德2030型氣動隔膜閥的結構和職能符號，當導電磁閥左邊的電磁鐵通電后使其閥芯向右邊位置移動，來自主閥P口或外接油口的控制壓力油可經導電磁閥的A′口和左單向閥進入主閥左端容腔，并推動主閥閥芯向右移動，這時主閥閥芯右端容腔中的控制油液可通過右邊的節流閥經導電磁閥的B′口和T′口，再?gòu)闹鏖y的T口或外接油口流回油箱(主閥閥芯的移動速度可由右邊的節流閥調節)，使主閥P與A、B和T的油路相通；反之，由導電磁閥右邊的電磁鐵通電，可使P與B、A與T的油路相通；當導電磁閥的兩個電磁鐵均不帶電時，導電磁閥閥芯在其對中彈簧作用下回到中位，此時來自主閥P口或外接油口的控制壓力油不再進入主閥芯的左、右兩容腔，主閥芯左右兩腔的油液通過導電磁閥中間位置的A′、B′兩油口與導電磁閥T′口相通(如圖5-10b所示)，再?gòu)闹鏖y的T口或外接油口流回油箱。主閥閥芯在兩端對中彈簧的預壓力的推動下，依靠閥體定位，準確地回到中位，此時主閥的P、A、B和T油口均不通。電液換向閥除了上述的彈簧對中以外還有液壓對中的，在液壓對中的電液換向閥中，導式電磁閥在中位時，A′、B′兩油口均與油口P連通，而T′則封閉，其他方面與彈簧對中的電液換向閥基本相似。
寶德2030型氣動隔膜閥的閘板隨閥桿起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動,也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_(kāi)啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道*暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
BURKERT直動式微型電磁閥允許液體粘度般在20CST以下，大于20CST應注明。工作壓差，管路zui高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式；zui低工作壓差大于0.04MPa時可選用導式(壓差式)電磁閥；zui高工作壓差應小于電磁閥的zui大標定壓力；般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。 流體清潔度不高時應在電磁閥前安裝過濾器，般電磁閥對介質要求清潔度要好。注意流量孔徑和接管口徑；電磁閥般只有開關兩位控制；條件允許請安裝旁路管，便于維修；有水錘現象時要定制電磁閥的開閉時間調節。注意環境溫度對電磁閥的影響電源電流和消耗功率應根據輸出容量選取，電源電壓般允許±10%左右，必須注意交流起動時VA值較高。電磁閥分為常閉和常開二種；般選用常閉型，通電打開，斷電關閉；但在開啟時間很長關閉時很短時要選用常開型了。壽命試驗，價格般屬于型式試驗項目，確切地說我國還沒有電磁閥的標準，因此選用電磁閥價格時慎重。安全性般電磁閥不防水，在條件不允許時請選用防水型，價格可以定做。電磁閥的zui高標定公稱壓力定要超過管路內的zui高壓力，否則使用壽命會縮短或產生其它意外情況。
?
