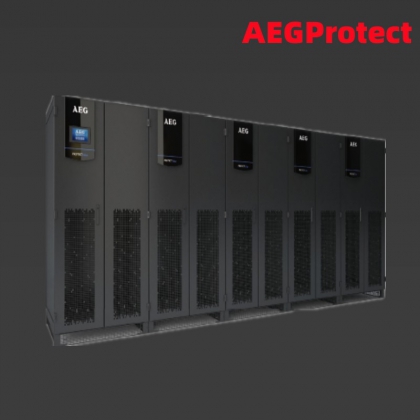

德國AEGUPS電源Protect3.33(10-120KVA)

新一代AEG Protect 3.33系列UPS系統（以下簡稱PT3.33），適用于各個應用領域：無論是保護計算機中心，文件服務器，通信，還是工業進程，PT3.33系列都會為系統帶來額外的安全性和可靠性。
       現代技術的應用，為AEG UPS PT3.33系列UPS系統帶來高可靠性，按照DIN 41773，輸入端采用6-12相脈沖整流器。在線運行狀態下，整機的效率可以達到94%。
       AEG UPS PT3.33系列UPS可以實現8臺并機運行，也可以實現N+1冗余，提供更高的安全性。
       AEG UPS PT3.33系列UPS在設計上采用獨特的三個微處理器控制技術，同時監視和控制整流器，逆變器和靜態開關。

特點：

·以運行安全性為首要任務

·即使在部分負載的條件下，也可以保持優化的效率

·短路保護

·標準化的組件

·智能的蓄電池充電管理

·實時時鐘下的工作日志功能

·通過RS232的終端仿真/VT100

·內部的冗余：?jiǎn)为?dú)的微處理器分別控制整流器，逆變器和電子旁路

·完全圖形化顯示，易于操作

·集成的網絡接口包括網絡管理的SNMP代理（選件）

·通過RS232C接口，使用網絡軟件可靠的關機和重新引導

·DIN ISO 9001

·符合CE

·低維護量

·通過MODEM遠程維護

·散熱風扇冗余且被監視

設計理念

·PT3.33系列UPS遵循了其工業級的設計理念，其穩定性遠遠超過高頻機。

·PT3.33系列UPS采用目前成熟、穩定的控制方式：CAN BUS 總線控制方式，特別適合于對系統工作條件要求較高環境，如金融、工廠、通信、航海等。其克服了傳統總線的缺陷（優于RS485技術）。

·冗余設計——硬件冗余。

·處理器——UPS的整流器、逆變器、靜態旁路采用三個各自獨立的中央處理器控制，在運算速度、安全系數等方面彌補了單一處理器缺點，使系統安全系數成倍的增長。

·電源板——UPS的整流器、逆變器、靜態旁路分別有自己獨立的電源體系，這些直流電源板負責同時向各控制電路板提供具有高度“容錯”特性的冗余式的直流輔助電源，電源板的輸入分別來自市電輸入，直流電源（電池）、旁路輸入，UPS逆變器輸出。這種冗余設計保證了UPS的各個控制電路在任何情況下都能正常工作。

·接口板——UPS的整流器、逆變器、靜態旁路分別有各自獨立的通信接口板，各接口板間利用CAN BUS總線技術，使數據傳輸?shù)乃俣?、可靠性、?zhǔn)確度大大提高。

·冷卻系統——UPS利用內部風機作為冷卻系統，采用N+1冗余方式設計，并且每臺風扇都被監控。

·輸出特性——輸出隔離變壓器（△/Z）

·采用特殊設計的輸出隔離變壓器：△/Z型變壓器。

·特別適合電信、工廠等相關數據信息傳輸單位：零、地間電壓極低（降噪）。

·輸出動態響應：100%負載變化電壓變化范圍＜±2%，恢復時間1毫秒。

·帶載性能好：100%不平衡帶載能力增強，電壓失真低，恢復快。

·設計中減小漏感，增加效率。

·設計中減小7次諧波對負載的影響。

·流線型設計，外觀美觀，整潔大方，操作方便。

·豐富的通訊方式：RS-232，RS485，RS-422及CAN-BUS總線接口、可編程干接點接口、RJ-45以太網絡接口等，支持Profi/DPbus , Modbus/Jbus。

·PT3.33系列UPS電源配備液晶LCD顯示面板。它利用人機對話型菜單操作方式顯示，有自動清屏功能，同時有聲音提示。用戶圖形畫面可以通過UPS控制面板上的按鈕來訪問系統的參數、歷史報警及相應數據并且還可以將數據傳到遠程終端和打印機。



技術參數

型             號	SVS Protect 3.33
CosØ=0.8時功率(KVA)	10	20	30	40	60	80	100	120
最大電流消耗（A）	21.5	43	62.5	84	125	166	210	253
輸出相電流（A）	14.5	29	43.5	58	87	116	144.5	174
負載保險（A）	6	16	25	25	32	63	63	63
總效率（%）	92	92	93	93	94	94	94	94
額定輸入電壓	3*380V；3*415V；容差±15%
頻率	50HZ±10%；60HZ±10%
額定直流電壓	384V
輸出交流電壓	3*380V或3*400V或3*415V ±1%
輸出電壓調整范圍	額定直流電壓之±5%
額定頻率	50HZ±0.1%或60HZ±0.1%
頻率同步范圍	60HZ±1%或60HZ±1%
電壓波形	正弦波
電壓失真因數	全部直流電壓負載，功率因數范圍內〈3%
計算機負載時電壓失真	正常條件下<2%
非線性負載	最高達UPS額定負載之100%
峰值因數	3，諧波失真<3%
動態響應	負載在0-100%-0%變化時，電壓波動<2%,補償時間約1毫秒
負載因數范圍	COSØ適合全部的容性和感性負載
不平衡負載反應	100%不平衡負載時,電壓偏差<2%,角偏差<2%
超載能力	150%——1分鐘；125%——10分鐘
旁路超載能力	5
短路反應	短路保護，短路電流2.7*|額
EMC發射性	EN50091-2，等級“A”
抗EMC性	符合50082-2
噪音級	55-65dB（A），半機柜高度1米距離處測得
冷卻方式	強迫風冷式，集成冗余風扇
操作溫度范圍	-5℃——+40℃
保存溫度范圍	-35℃——+75℃
安裝高度	帶額定負載高達1000米
保護體系	IP20，符合IEC 529/EN60 529
設備顏色	RAL 7022/7044，粉狀涂層
尺寸：mm	寬*高*深
10、20、30、40KVA	600*1700*715
60KVA	750*1700*715
80、100、120KVA	1200*1700*715
重量（千克）	370	420	460	480	650	890	950	1000
