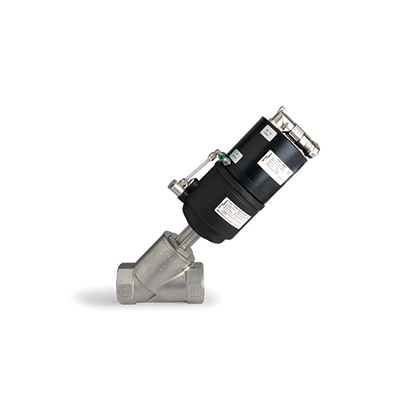

斯派莎克PM6不銹鋼氣動活塞角閥|斯派莎克閥門
閥門提供下列故障安全選項： C - 關閉 故障時閥門關閉
M - 保持 故障時閥門保持的工作位置
材質
序號部件 材質
1 閥體 不銹鋼 AISI 316L
2 閥帽 不銹鋼 AISI 316L
3 閥芯 不銹鋼 AISI 316L
4 閥芯密封 PEEK
5 閥桿 不銹鋼 AISI 316L
6 閥桿密封 PTFE + 高碳石墨
7 閥桿‘O’型圈(未顯示) FKM
8 執行器外殼
30%玻璃填充聚酰胺
(對于H型PA66)
9 活塞 鋁
10 活塞‘O’型圈 NBR
11 墊圈 PTFE
12 ‘O’型圈 FKM
斯派莎克PM6不銹鋼氣動活塞角閥|斯派莎克閥門
口徑，管道連接和執行器類型
管道連接 C型 M型 執行器 DN15 DN20 DN25 DN32 DN40 DN50
閥門 閥門 類型 ?" ?" 1" 1?" 1?" 2"
PM61GC 或 PM61GM - 2NC ? ? 螺紋BSP或NPT PM61GC 或 PM61GM - 3NC ? ? ? ?
對焊DIN11850管道，ASME(ANSI), PM62GC 或 PM62GM - 2NC ? ?
B 36.10/ISO 65管道或者ISO 4200管道
PM62GC 或 PM62GM - 3NC ? ? ? ?
法蘭EN1092或者ASME(ANSI) PM63GC 或 PM63GM - 2NC ? ?
Class 150(焊接法蘭) PM63GC 或 PM63GM - 3NC ? ? ? ?
承插焊ASME(ANSI) PM64GC 或 PM64GM - 2NC ? ?
B 36.10 / ISO 65管道 PM64GC 或 PM64GM - 3NC ? ? ? ?
PM65GC 或 PM65GM - 2NC ? ? 衛生卡箍ISO 2852或者ASME BPE
PM65GC 或 PM65GM - 3NC ? ? ? ?
