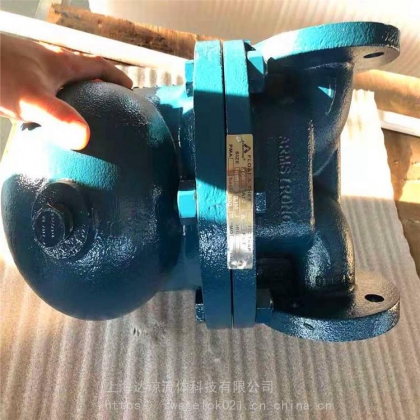

AIC-FH系列浮球熱靜力型疏水閥大壓差2.1MPa，大排量2120kg/h

　　產品描述

　　阿姆斯壯AIC-FH浮球疏水閥配有不銹鋼熱靜力膜盒排氣閥。此產品高工作壓力2.1MPa，排量在同口徑閥中較大，適用于需要連接排水及快速排空氣和不凝氣體的系統，同時適用于間斷排水而產生壓力波動的換熱器或中低壓蒸汽主管線等場合。

　　安裝方式

　　水平安裝（左進右出）

　　連接型式

　　整體法蘭連接 HG20592 PN25

　　ASME B16.5 150LB

　　工作條件

　　高允許壓力MPa：2.5MPa@300°C

　　大工作壓差MPa：2.1MPa

　　工作機制

　　阿姆斯壯浮球式疏水閥是一種利用密度和溫度變化原理進行工作的機械閥。浮球閥的作用是依靠密度原理。連桿將浮球和閥及閥座連在一起，當凝結水進入疏水閥并達到一定高度時，浮球浮起，打開閥孔并排放凝結水。凝結水形成的水封能防止流通蒸汽損失。

　　由于排放閥位于水下，因此不能用于排放空氣和其它不凝性氣體。當空氣和不凝結氣體積存到一定程度的時候，就會產生顯著的溫度下降，這時，位于疏水閥上部的 熱靜力式排氣閥就會打開，把氣體放出去。熱靜力式排氣閥的操作溫度僅比飽和溫度低幾度，所以通過一個完全獨立的閥孔，它可以處理大量的空氣。但是，這樣會 使排放溫度稍微降低。

　　結構堅固

　　阿姆斯壯浮球型疏水閥高強度的結構設計是相當獨特的，在該產品中所使用的高質量ASTM A278 30lb級鑄鐵通常是為耐壓1.7MPa壓力容器所采用的。內部機構均采用不銹鋼并進行深度強化處理，不采用黃銅開口銷，閥瓣和閥座均采用不銹鋼，并進行 硬化、磨削和研磨處理以提高耐腐蝕性能。

　　為什么用于低壓及壓力波動工況下的疏水閥總會出現許多故障呢？答案在于壓力波動。壓力波動是指變化幅度較大的負荷/熱波動和較大的空氣或其它不凝結氣體負荷。
