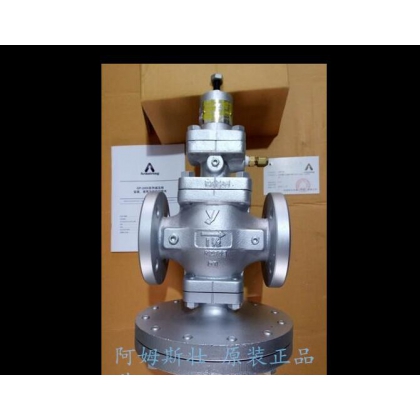

Armstrong阿姆斯壯高溫蒸汽減壓閥  產品說明

該閥蓋支架中部設有 安裝通孔，所述調節結構設置在所述 安裝通孔內。該閥蓋支架頂部設有第三安裝通孔，所述活塞設在所述第三安裝通孔內。先導隔膜式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內。阿姆斯壯GP-2000先導隔膜式減壓閥在其主閥操作部取代活塞， 使用膜片，先導薄膜式提高Cv值，對一次側壓力變化和二次負荷的變動也具有更高的控制性能。

阿姆斯壯GP-2000先導隔膜式減壓閥類似于內導式活塞式減壓閥（內部采用了一個導閥和一個主閥）。但是雙膜片代替了活塞閥。增大的膜片面積能夠打開更大的主閥，與內導式活塞減壓閥相比，在相同的管道尺寸下容量更大。另外，膜片對壓力變化更為敏感， 度可達+/-1% 性更高是由于下游傳感線的定位，其所在位置氣體或液體動蕩更少。

優選地，所述調節結構內部設有 閥桿通孔，所述彈簧座內部設有第三閥桿通孔；該彈簧座內底部設有安裝孔；該彈簧座通過安裝孔與調節結構頂部突出部位連接固定。

所述閥桿體依次設置在所述 閥桿通孔、所述第三閥桿通孔內。

所述活塞內部設有第四閥桿通孔，所述頂蓋連接體設置在所述第四閥桿通孔內。

優選地，所述彈簧的一端套置在所述彈簧座直徑小的一端；該彈簧的另一端套置在所述活塞直徑小的一端；該彈簧彈簧的中部套置在所述閥桿體上。

優選地，所述頂蓋組件包含:

金屬膜片，設置在所述活塞頂部、閥蓋支架頂部上；

橡膠膜片，貼合設置在所述金屬膜片上；

膜片壓板，設置在所述橡膠膜片上；

固定件，呈環形，設置在所述膜片壓板內；

Armstrong阿姆斯壯高溫蒸汽減壓閥性能參數

特點    活塞式 / 球墨鑄鐵 / 法蘭盤型

類型    活塞式引導作動型

仕様    適用流體    蒸汽

一次壓力    0.1 - 1.0MPa

二次壓力    0.05 - 0.9MPa

連接方式    JIS 10K FF 法蘭盤型

二次壓力可調    90% or less of the inlet pressure(gauge pressure)

差壓    0.05MPa

減壓比    20:1

溫度    220 degree(C)

材料    閥體    球墨鑄鐵

閥門    不銹鋼

閥座    不銹鋼

活塞、汽缸    黃銅或青銅
