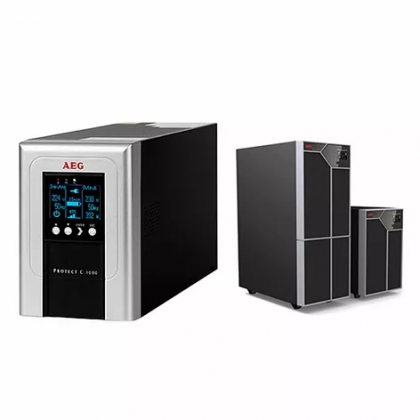

新一代AEGprotectUPS電源ProtectP8系列高頻商用（以下簡稱P8），適用于任何的應用領域：無論是保護計算機中心，文件服務器，通信，還是工業進程，P8系列都會為系統帶來額外的安全性和可靠性。
現代技術的應用，為AEGprotect P8系列UPS系統帶來最高的可靠性，按照DIN 41773，輸入端采用6-12相脈沖整流器。在線運行狀態下，整機的效率可以達到94%。
AEGprotect UPS P8系列UPS可以實現8臺并機運行，也可以實現N+1冗余，提供更高的安全性。
AEGprotect P8系列UPS在設計上采用獨特的三個微處理器控制技術，同時監視和控制整流器，逆變器和靜態開關。
技術參數
|
型 號 |
P8 |
|||||||
|
CosØ=0.8時功率(KVA) |
1-10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
|
最大電流消耗（A） |
21.5 |
43 |
62.5 |
84 |
125 |
166 |
210 |
253 |
|
輸出相電流（A） |
14.5 |
29 |
43.5 |
58 |
87 |
116 |
144.5 |
174 |
|
負載保險（A） |
6 |
16 |
25 |
25 |
32 |
63 |
63 |
63 |
|
總效率（%） |
92 |
92 |
93 |
93 |
94 |
94 |
94 |
94 |
|
額定輸入電壓 |
220V*3*380V；3*415V；容差±15% |
|||||||
|
頻率 |
50HZ±10%；60HZ±10% |
|||||||
|
額定直流電壓 |
384V |
|||||||
|
輸出交流電壓 |
220V*3*380V或3*400V或3*415V ±1% |
|||||||
|
輸出電壓調整范圍 |
額定直流電壓之±5% |
|||||||
|
額定頻率 |
50HZ±0.1%或60HZ±0.1% |
|||||||
|
頻率同步范圍 |
60HZ±1%或60HZ±1% |
|||||||
|
電壓波形 |
正弦波 |
|||||||
|
電壓失真因數 |
全部直流電壓負載，功率因數范圍內〈3% |
|||||||
|
計算機負載時電壓失真 |
正常條件下<2% |
|||||||
|
非線性負載 |
最高達UPS額定負載之100% |
|||||||
|
峰值因數 |
3，諧波失真<3% |
|||||||
|
動態響應 |
負載在0-100%-0%變化時，電壓波動<2%,補償時間約1毫秒 |
|||||||
|
負載因數范圍 |
COSØ適合全部的容性和感性負載 |
|||||||
|
不平衡負載反應 |
100%不平衡負載時,電壓偏差<2%,角偏差<2% |
|||||||
|
超載能力 |
150%——1分鐘；125%——10分鐘 |
|||||||
|
旁路超載能力 |
5 |
|||||||
|
短路反應 |
短路保護，短路電流2.7*|額 |
|||||||
|
EMC發射性 |
EN50091-2，等級“A” |
|||||||
|
抗EMC性 |
符合50082-2 |
|||||||
|
噪音級 |
55-65dB（A），半機柜高度1米距離處測得 |
|||||||
|
冷卻方式 |
強迫風冷式，集成冗余風扇 |
|||||||
|
操作溫度范圍 |
-5℃——+40℃ |
|||||||
|
保存溫度范圍 |
-35℃——+75℃ |
|||||||
|
安裝高度 |
帶額定負載高達1000米 |
|||||||
|
保護體系 |
IP20，符合IEC 529/EN60 529 |
|||||||
|
設備顏色 |
黑色，RAL 7032/7044，粉狀涂層 |
|||||||
接口板——UPS的整流器、逆變器、靜態旁路分別有各自獨立的通信接口板，各接口板間利用CAN BUS總線技術，使數據傳輸?shù)乃俣?、可靠性、?zhǔn)確度大大提高。
冷卻系統——UPS利用內部風機作為冷卻系統，采用N+1冗余方式設計，并且每臺風扇都被監控。
輸出特性——輸出隔離變壓器（△/Z）
采用特殊設計的輸出隔離變壓器：△/Z型變壓器。
特別適合電信、工廠等相關數據信息傳輸單位：零、地間電壓極低（降噪）。
輸出動態響應：100%負載變化電壓變化范圍＜±2%，恢復時間1毫秒。
帶載性能好：100%不平衡帶載能力增強，電壓失真低，恢復快。
設計中減小漏感，增加效率。
設計中減小7次諧波對負載的影響。
流線型設計，外觀美觀，整潔大方，操作方便。
豐富的通訊方式：RS-232，RS485，RS-422及CAN-BUS總線接口、可編程干接點接口、RJ-45以太網絡接口等，支持Profi/DPbus , Modbus/Jbus。
|
|
|
|
|
|
|
|
