驅動方式

熱力

連接形式

法蘭

壓力環境類型

低壓閥(PN<1.6Mpa)

壓力環境

常壓

工作溫度區間

80-220

特殊功能

減壓

形態

柱塞

適用介質

蒸汽,水

執行質量標準

日標

類型(通道位置)

二通式

規格

80-150

加工定制

是

重量

9kg

可售賣地

全國

材質

球墨鑄鐵

型號

RP-9

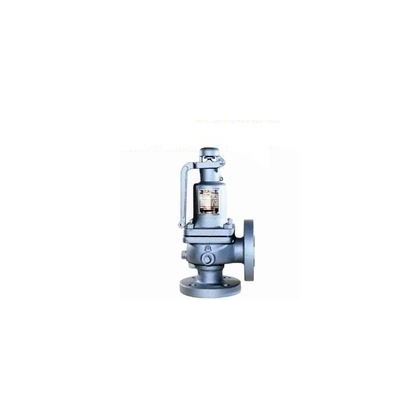

日本閥天RP-9先導式蒸汽減壓閥RP-9/9N型 球墨鑄鐵制 2.0MPaRP-10/10N型 鑄鋼制 3.0MPa 生產設備等設備高壓蒸汽管道專用減壓閥高性能、小型、運行穩定的高壓專用減壓閥特點減壓比20:1，高壓力差的環境中也能穩定運行。 1、完全輕型化：比以往產品（RP-2H型）重量輕大約40%！面之間的尺寸與RP-2H型相同。2、運行穩定：公司多年積累的技術經驗和成績?cè)炀瓦\(yùn)行穩定的內部結構，即使在大流量、高壓力差的環境中也可放心使用。3、密封性能高：先導閥采用球面分割結構，杜絕泄露，不會積累污物和水銹。4、高耐用性：回收以及隔膜部的耐用性高！規格

種類 球墨鑄鐵制 鑄鋼制

形式 RP-9型 RP-9N型 RP-10型 RP-10N型

產品型號 RP9-L RP9-M RP9N-L RP9N-M RP10-C RP10N-C

適用流體 蒸汽

流體溫度 220℃以下 250℃

一次側適用壓力 2.0MPa以下 3.0MPa

二次側調整壓力范圍 0.03～0.8MPa 標稱直徑15～80:0.8～1.95MPa 0.03～0.8MPa 0.8～2.0MPa

標稱直徑100～150:0.8～1.93MPa

減壓比 20:1

閥前后的最小壓力差 標稱直徑15～80:0.05MPa、標稱直徑100～150:0.07MPa

封閉壓力 0.02MPa以下

壓力偏差 下表參照 0.05MPa以內 下表參照 0.05MPa以內

容許泄露量 額定流量的0.05%以下

接口 JIS 20KRF 法蘭 批注1. JIS 30KRF 法蘭 批注2.

材質 閥體 FCD450 SCPH2 批注3.

閥芯和閥座 SUS

活塞和壓縮缸 CAC406 SUS CAC406 SUS SUS

閥體耐壓測試 法蘭標稱壓力的1.5倍（水壓）

安裝姿態 在水平管道上正立垂直安裝

標注1.可制作JIS10、16K法蘭

標注2.可制作JIS10、16、20K法蘭

標注3.可制作不銹鋼材質閥體

RP-9，10型的偏差 二次側調整壓力范圍 壓力偏差

0.03～0
