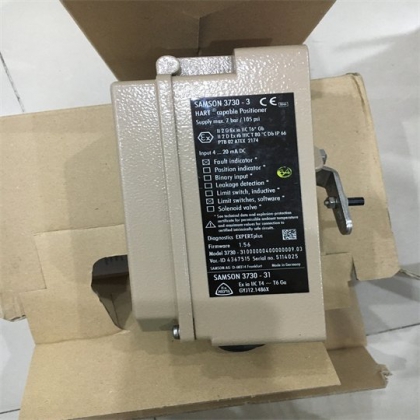

3730-3型 SAMSON薩姆森電氣閥門
數字式電氣閥門定位器是安裝到氣動控制
閥上的重要附屬裝置，用于按輸入控制信
號將閥桿位置準確定位。由控制系統或控
制器來的輸入控制信號作為給定值（參考
變量 w），閥的行程或轉角（被調變量 x）
作為反饋量和測量值，閥門定位器將兩者
進行比較，進而按一定規律給出氣動壓力
信號（輸出變量 y）給氣動執行機構去調節
閥位。
閥門定位器的基本組成：電子行程傳感器
系統（2）、模擬 i/p 轉換器（6）及氣動放
大器（7）、帶微處理器的電子單元（5）。
標準型的閥門定位器配有三個數字接點：
一個故障輸出用于給出閥門定位器故障到
控制系統、兩個可軟件組態的閥位開關用
于給出閥的終端閥位。
通過反饋桿和行程傳感器（2），將直行程
或角行程的控制閥閥位傳送給模擬 PD 控
制定位電路（3）。同時，A/D 轉換器（4）
將這個閥位傳給微處理器（5）。PD 控制定
位電路對實際閥位與經 A/D 轉換器（4） 和 D/A 轉換器（19）轉換的 4 至 20mA DC
