帶有*功能的手持操作單元

帶有*功能的手持操作單元相當于傳統意義上的*開關。*開關是用手操作的控制裝置，配合其他功能開關，并對他們進行正確連續的操作，就可以通過其發出的指令來操控具有危險性的機械運作。這些*開關廣泛使用在這樣的狀況下，操作人員必須直接在機器和設備的危險區域內進行工作。例如，在安裝、編程、檢測或維修工作中需要這種*開關。機器運作指令只有在*開關的安全保護下才能傳遞，一旦動作有危險，指令可隨時被取消或中斷，另外還必須有個可鎖止的裝置（例如電鍵式開關）來二次保護，這樣只有通過二次單獨的操作才能使機器重新開動。為了使操作者能夠在一個機器的危險區域內使機器產生一個運動，還應該另外設置一個可移動的*裝置。

通過該*裝置，操作者也必須能夠使機器停止運動。這個任務是由*開關完成的。每個處于危險區域中的人必須隨身帶有這樣一個*裝置，以便在出現危險時能夠及時采取應對措施。



為了使用戶能夠更加簡單和安全地操作機器，EUCHNER公司作為手持操作單元的第1個制造商設計了符合人體工程學原理的外殼。這意味著，HBL、HBE和HBA系列的外殼結構形式使得它們在操作時能夠*地位于手中。世界上*的機床及控制設備制造商已經使用了EUCHNER公司的手持操作單元。產品品種齊全，從帶有基本功能的標準配置到按照客戶要求制造的手持操作單元，例如，帶有液晶顯示器、薄膜開關和串行通訊接口，樣樣盡有。

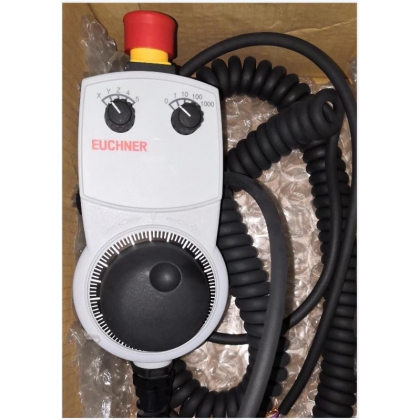

安士能Euchner電子手持操作單元 HBA-098672



HBA系列手持操作單元的組件

不帶手輪的HBA外殼

電纜防水接頭適用直徑5-10ｍｍ電纜

位于外殼背面的帶有橡膠護套的吸持磁鐵

用于在面殼中安裝線路板的6個固定腳



依據型號：

用于急停開關的孔（用空堵頭進行密封）

2個2級*開關，各帶有1個常開觸點

1個3級*開關，帶有2個常開觸點







帶有手輪的HBA外殼

100脈沖手輪，無磨損磁性脈沖發生器

用于急停開關的孔（用空堵頭進行密封）

電纜防水接頭適用直徑5-10ｍｍ的電纜

位于外殼背面的帶有橡膠護套的吸持磁鐵

用于在面殼中安裝線路板的6個固定腳



依據型號：

2個2級*開關，各帶有1個常開觸點1個3級*開關，帶有2個常開觸點不同的手輪輸出級別







安士能Euchner電子手持操作單元 HBA-098672



該組件是為了在客戶特定的規格中的個案應用而設計的。外殼是通過不同安全部件配置來相互區分的：

不帶孔并且不帶安全部件的外殼

兩側帶有雙通道*開關，并帶有用于急停開關的孔的外殼

帶有3級*開關的外殼（1個常閉觸點，2個常開觸點）

帶有3級*開關（2個肯定斷開常閉觸點，2個常開觸點）并帶有用于急停開關的孔的外殼

用于帶有手輪的應用的面殼

用于不帶手輪的應用的面殼

通過使用匹配的密封裝置，達到了防護等級IP 65。

客戶特定的功能可以通過作為附件提供的元件（按動開關、選擇開關、鑰匙開關）和/或其它部件來實現。

為了連接到控制裝置上，同樣有作為附件提供的帶有和不帶接插連接器的、具有不同芯數的導線以及與之相適應的接插頭。
