1、通過插接頭內置的特殊雙投開關可以使客戶選擇信號的邏輯方面，如將0V-10V輸出切換成10V-0V輸出，或相反。

2、特殊的V/A插接頭可以將電壓輸出信號轉換成電流輸出信號，并通過內置的雙投開關選擇信號的方向，如將4mA-20mA轉換成20mA-4mA。

3、電流信號傳輸距離可以達到500m。電流型輸出兩端基準為可向內調整。

4、無須客戶在內部接線，避免了失誤的可能，防護等級為IP65，DIN43650通用插接頭。

MTS滑塊電子尺/磁致伸縮位移傳感器產品外形尺寸圖





MTS滑塊電子尺/磁致伸縮位移傳感器電氣接線圖





產品參數說明



訂貨索引圖



 產品說明 ：產品外殼為帶金屬端蓋的陽極氧化鋁材料制作，屏蔽性效果好。安裝形式為扣壓式固定支架安裝非常簡單，只要在相應地方裝支架固定好便可安裝。該產品的磁塊為懸浮式塑料磁滑塊導軌卡式磁滑塊結構。本產品采用非按觸式磁致伸縮原理而設計精確度高，不存在信號漂移或變值的情況,更無需定期重標。

發貨時包含：1個磁性滑塊（卡式滑式或懸浮式滑塊），1個免費插座GDM3009，1個密封墊GDM3-16，2個固定支架和4個螺絲。      重要提示：信號傳遞線請使用屏蔽線。

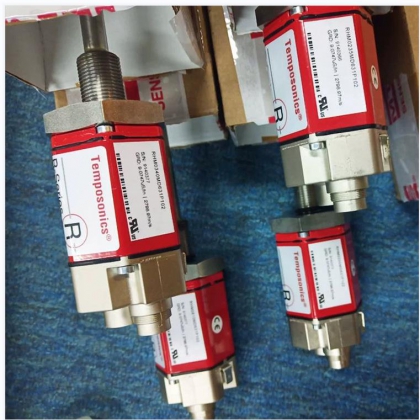

 磁致伸縮位移傳感器的命名：有人稱它為磁性位移傳感器、磁環位移傳感器、磁感應位移傳感器、分體式位移傳感器，還有把用于伺服油缸那種類型叫做油缸位移傳感器或者液壓缸位移傳感器等等 。又因磁致伸縮位移傳感器的*特點所以又是防爆位移傳感器的理想方案。其實所有的這種叫法只是人們根據它的結構特點及用途來命名的，只不過是不同地方的人們的一種習慣叫法而已。由于磁致伸縮位移傳感器的測量精度、重復精度都很高，所有也有人稱它為高精度位移傳感器。當磁致伸縮位移傳感器用于液壓油缸時，由于測量部分要放置到油缸里面，所在電子部分只能和測量體分開，所以也有人稱呼為分體式位移傳感器等。所有的這些稱呼從本質上來看它只是磁伸縮位移傳感器。也屬于非接觸式位移傳感器的一種！這里說的非接觸式是指磁致伸縮位移傳感器內部的波導絲和波導管之外的滑動磁鐵是非直接接觸,所以把這種方式的傳感器叫做非接觸式位移傳感器。

 磁致伸縮位移傳感器的工作原理：磁致伸縮位移傳感器（含液位計），是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。由于這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比，通過測量時間，就可以高度精確地確定這個距離。

 磁致伸縮位移傳感器的輸出類型：磁致伸縮位移傳感器的輸出大致分為這幾種：摸擬量輸出型（電壓輸出型，電流輸出型，電阻輸出型，脈沖輸出型、數字輸出型（開始/停止）、及帶SSI同步串連輸出、Start/Stop輸出、現場總線CANbus數定輸出和Profibus-DP輸出等輸出類型。

 磁致伸縮位移傳感器的優點：磁致伸縮位移傳感器（含液位計），通過內部非接觸式的測控技術精確地檢測活動磁環的位置來測量被檢測產品的實際位移值的；由于作為確定位置的活動磁環和敏感元件并無直接接觸，因此傳感器可應用在極惡劣的工業環境中，不易受油漬、溶液、塵?；蚱渌廴镜挠绊憽４送?，傳感器采用了高科技材料和*的電子處理技術，因而它能應用在高溫、高壓和高振蕩的環境中。傳感器輸出信號為位移值，即使電源中斷、重接，數據也不會丟失，更無須重新歸零。由于敏感元件是非接觸的，就算不斷重復檢測，也不會對傳感器造成任何磨損，可以大大地提高檢測的可靠性和使用壽命。
