產品名稱

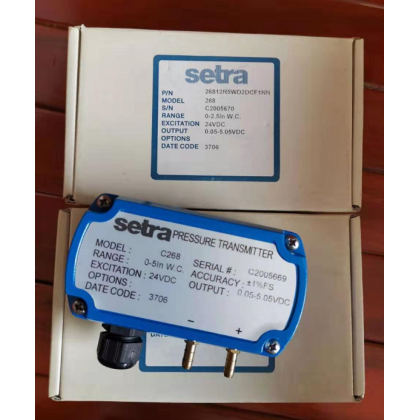

美國西特setra公司268系列本安防爆型微差壓變送器
產品型號
Model 268/268MR（EX）本安防爆型微差壓變送器
行業應用 HVAC、窯爐
產品特點 具有6種現場可選量程
SETRA可變電容傳感技術
不銹鋼亞弧焊接敏感元件
符合本安防爆認證ia Ⅱ CT4（268EX 特選）
UL94V-0阻燃性等級
標準精度為±1%FS
精度可達到±0.4%FS、 ±0.25%FS（特選）
zui小測量范圍為0～25Pa
相關資料下載
各項參數
性能參數
精度 ±1.0%FS
非線性 ±0.98%FS
遲滯 ±0.2%FS
非重復性 ±0.1%FS
過載能力 正負向均為70KPa（10psi）
預熱漂移（典型值） ±0.1%FS
zui大靜態壓力 70KPa
安裝影響 范圍 零點漂移（%FS/G）
0～25Pa 2.1
0～250Pa 0.22
0～1250Pa 0.14
0～7500Pa 0.06
溫度影響
補償范圍 +5～+65℃
零點漂移 <0.06%FS/℃
量程漂移 <0.06%FS/℃
環境參數
工作溫度 -18～+65℃
儲存溫度 -54～+82℃
壓力介質 空氣或類似的非導電氣體
電流輸出
電路 2線,具有誤接線保護功能
輸出 4mA±0.16mA～20mA±0.16mA
激勵電壓 9+0.02x環路阻抗min.～30+0.004x環路阻抗max.（VDC）
zui大環路電阻 800Ω
物理參數
殼體 鑄鋁材料
安裝 ￠3mm螺釘掛孔
壓力連接 與1/4″軟管相連的3/16″塔形壓力接頭 φ8塔形壓力接口
電氣連接 PG-9電纜鎖緊裝置
重量 347.5g
輸出調節 零點和滿量程調整可在殼體內部進行
