扭矩測試，從旋轉軸實時地傳輸扭矩信號。
Torque Trak 10K遙測系統，實時測 量扭矩比以往任何時候都要容易。只需將發射機、電池和應 變片安裝在傳動軸上，即可將傳動軸轉換為旋轉扭矩傳感器。
使用紅外遙控器設置發射機增益、啟動遠程分路校準或?qū)l(fā) 射機切換到待機模式。LCD接收器顯示屏和按鍵使系統設置 簡單明了。發射機功耗低，電池壽命更長，電子設備確保準確可靠的扭矩數據輸出。
特點：
* 適使用簡單：無需機械改裝或拆卸。 接收機顯示屏和按鍵提供用戶友 好的界面。
* 紅外遙控：可用手持式遙控器對發射機進行 通道選擇、增益 / 量程、shunt校 準、電池待機模式等設置，而不必將發射機拆下。
* 可靠的數據傳輸： 提供模擬電壓輸出和RS-232數字 信號輸出。
* 待機省電模式：無需斷開電池，延長電池壽命。
*16通道，500Hz頻響：多系統可同時工作。
* 堅固：堅固的注塑發射器外殼是為苛刻的應用而設計，發射機底面V型槽和 表面的綁帶槽利于穩固的安裝，確保安全。
* 用戶可調增益： 將應變/扭矩信號放大到***合適的大小。
* 標配儀器運輸箱：便攜的手提提供堅固、防水的保護。
TT10K 技術規格：
|
發 射 機 |
傳感器 |
全橋應變計（標準為350歐，支持1000歐） |
|
橋壓激勵 |
2.5 VDC，+/-0.1% |
|
|
發射機激勵電壓 |
7.5~18 VDC，（9V電池典型） |
|
| 發射機電流 | 發射模式：40 mA 典型，50 mA ，350 Ω 橋 路。 待機模式：4 mA 典型，5 mA | |
|
增益檔 |
500~16000共6檔，見下表 |
|
|
電池壽命 |
24小時（9V鋰電，350歐橋路，25℃環境溫度） |
|
| 發射頻率 | 902-925MHz | |
|
發射距離 |
不低于20英尺（6米） |
|
|
離心加速度 |
3000g (穩態)，例如： 5700 RPM 102 mm軸徑 |
|
| 體積重量 | 25 mm x 41 mm x 64 mm， 85 g | |
|
工作溫度 |
-30~85℃ |
|
|
接 收 機 |
滿量程輸出 |
+/-10VDC，現場可調0.25x to 4.0x。 |
| 數字輸出 | RS-232 ，DB9 連接器 | |
|
電源 |
12VDC，300mA，提供220VAC電源適配器 |
|
|
體積，重量 |
73mmx146mmx216mm，1kg |
|
|
遙 控器 |
功能 |
通道選擇、增益/量程設置、shunt 標定、電池待用狀態設置。 |
|
遙控距離 |
紅外發射，長達10英尺約3米。軸靜止時設置。 |
|
|
系統 |
分辨率 |
14位ADC |
| 偏置誤差 | ± 0.25%讀數()，25°C （增益4000時） | |
| 偏置誤差 | ± 0.16% FS ()，25°C （增益4000時） | |
|
頻響 |
0~500Hz (-3dB@500Hz)，多檔濾波可設置。 |
|
| 延遲 | 4.2 msec，典型 （濾波器設置500Hz） | |
|
樣本傳輸速率 |
2400 S/sec |
發射機增益當及量程：
附件：

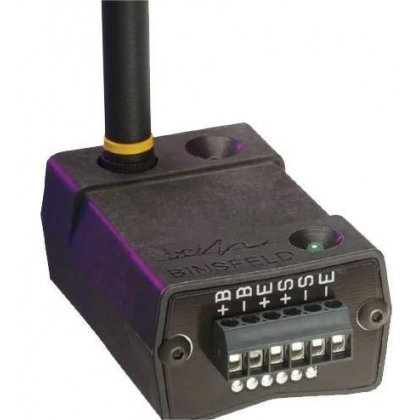

TX10K-S 發射機
標準款發射機用于TorqueTrak 10K遙測系統。包括: 發射機、BH10K 電池盒、連接電池的導線、連接應變片的導線、BS900 應變模擬器，3/32” 內六角螺栓、螺絲刀、9V 電池連接扣等。
|
|
|
|
|
|
|
|
