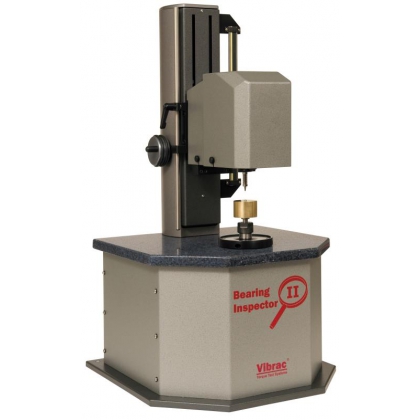

美國Vibrac軸承摩擦力矩測量儀BRG-3100



 ?如需了解詳情，請call：4001361036

公司官網：www.famouset.com

BRG-3100軸承摩擦力矩測量儀實現對陀螺儀等使用的微型軸承摩擦力矩的高精度測試。用于檢測軸承表面的質量，檢測在預負載時軸承的動態摩擦特性，系統可測量微型軸承的啟動摩擦力矩以及運轉摩擦力矩；測出軸承的最大力矩，最小力矩，平均力矩，并繪制摩擦力矩-時間曲線、摩擦力矩-轉角曲線、轉速-時間曲線。設備具有測試數據自動存儲、自動生成測試報告的功能。



測試

啟動摩擦力矩 和 運轉摩擦力矩，都可以在同樣一個系統，同樣一個模具，并且是在同一個測試周期下測得。 一個測試周期就可以分辨和識別軸承的各種問題。

軸承污染

保持架故障

滾道凹陷或損蝕

幾何形狀不良

結構缺陷



測試部件與運轉電機應采用分開工作的設計方案，運轉電機帶有光編碼閉環反饋，保證測試過程中尤其是低轉速下的勻速運動；低轉速不大于0.5RPM，最高轉速不高于10RPM。



應用

航天軸承

陀螺儀軸承

微電機軸承

精密角接觸球軸承

液、氣浮軸承

關節軸承

汽車軸承



Vibrav扭矩傳感器規格(專利產品)

采用光編碼閉環反饋代替?zhèn)鹘y(tǒng)的應變片測試

傳感器最高精度： 0.017 g-cm

光編碼器總線數： 9000

精度:             +/- .02 degrees



驅動電機
摩擦力矩測量由一個速度范圍從0.5到10RPM可調的無級變速同步電機組成。

主動過載保護
基于軸承檢測傳感器的高靈敏，但相對脆弱的特質，我們提供完善的主動過載保護裝置，100%過載能力保護。
