品牌
韓國永泰
產品特性
閥門
是否進口
是
3C額定電壓范圍
36V及以下
額定電壓
125/250/480V
額定電流
5A
機械壽命
100萬次
產品認證
UL
加工定制
是
可售賣地
全國
類型

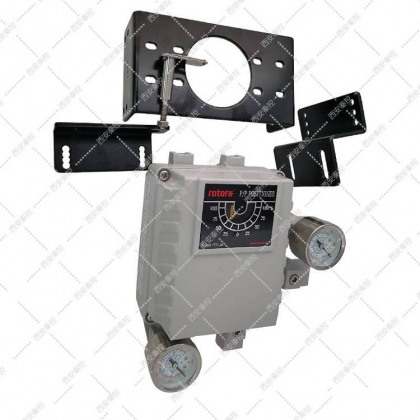

YT-1200L
型號
上海YT-1200L
韓國原裝氣動閥門

西安秦控代理

技術選型聯系人：李工





我公司的特色如下：
一、對客戶快速的響應：大量庫存滿足您對進口品牌產品貨期的要求；
二、解決方案：技術團隊為您提供售前選型指導，售中操作演示以及售后技術支持；
三、增值服務：為您提供的支持及品證。
確保每一位客戶滿意是我公司一直秉承和堅持的服務宗旨。

代理銷售：美國UE、 德國WIKA、 美國SOR 、美國DWYER、 美國GO、韓國YTC/Rotor等品牌

自主銷售：壓力表 熱電阻/熱電偶溫度計 流量計 液位計



在進行安裝操作之前，請務好以下組件。
?
? 反饋桿和反饋桿彈簧
? M6螺母和彈簧墊圈（將反饋桿固定在主軸上）
? 使用的支架，螺栓和墊圈 - 未隨附送
? 連接桿 - 未隨附送
制備支架
制作合適的支架使必須能夠適配在執行器軛上。
請?jiān)谠O(shè)計支架時，考慮以下重要事項。
? 的反饋桿在閥門行程的50%位置必須垂直于閥桿。
? 安裝反饋桿的執行器夾連接桿時，應確保閥門行程長度與反饋桿上使用“mm”標記的對應圖示相匹配。設置不當可能導致線性度不良。
安裝步驟
1) 通過固定螺栓(M8 * 1.25P)將與上一步中制作的支架裝配在一起。
2)將連同支架一起安裝在執行器軛上
- 請勿將支架完全擰緊。
3) 將連接桿連接至執行器夾上。反饋桿上的孔間隙為6.5mm，連接桿的外徑應小于6mm。
4) 將空氣過濾器調節器暫時連接至執行器。向執行器供給足夠的空氣壓力，以便將閥門行程置于總行程的50%。
5) 將連接桿插入反饋桿和反饋桿彈簧之間。如左下圖所示，連接桿必須位于反饋桿彈簧上方。若連接桿按照右下圖所示位于反饋桿彈簧下方，連接桿或反饋桿彈簧將由于張力過大而快速磨損。
6) 檢查并確認反饋桿在閥門行程的50%位置垂直于閥桿。若二者不垂直，請調節支架或連接桿使二者垂直。安裝不當可能導致線性度不良。
7) 檢查閥門行程。反饋桿上帶有行程刻度。將連接桿置于反饋桿上所需閥門行程對應的刻度位置。如需調節，請移動支架，連接桿或同時移動兩個部件。
※ 有效直行程反饋桿角度為23度。
8) 安裝后，對執行器供給空氣，然后操作閥門從行程0%移動至。直行程桿止動件在行程0%和位置不得觸碰后側的止動凸臺。若直行程桿止動件觸及止動凸臺，應遠離執行器中心安裝。
9) 安裝完畢后，擰緊支架和連接桿上的所有螺栓或螺母。
