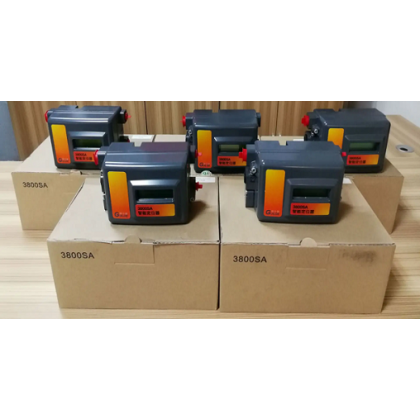

Gulde 3800SA（圖1 和圖2）接收4-20 mA 的輸入信號，通過增加或減少提供給執行機構的空氣輸出量來調整閥門的位置。

●輸入信號同時提供電源和設定值。4-20 mA 的輸入信號經過一對雙絞線送入接線端子中。

●該儀表的主板包含一個連續運行著數字式控制算法的微處理器。此算法產生一個“驅動信號”給I/P 轉換器。

●I/P 轉換器組件（或前置放大器）同氣源相連接，并把“電動驅動信號”轉換成“氣動壓力信號”。這個氣動壓力信號就是氣動放大器組件的輸入信號。

●放大器（或氣動放大器）與氣源相連接，并把來自I/P 轉換器的微小的氣動信號放大成用于驅動執行機構的較大的壓力輸出信號。提供給執行機構的放大器輸出壓力的改變引起閥門動作。

有兩種放大器選項。低壓放大器適合與供氣壓力小于3.5 bar (50 psi) 的執行機構配合使用。高壓放大器適合與供氣壓力為3.5 至7.0 bar（50 至100 psi）的執行機構配合使用。

●閥門位置由無連桿反饋系統進行檢測。行程傳感器通過電氣方式連接到印刷電路板上以提供用于控制算法的行程反饋信號。閥門會繼續動作，直到到達正確位置為止。
