歐姆龍

產品特性

編碼器

是否進口

否

產地

日本

額定功率

5W

產品類型

磁阻同步電動機

額定電壓

220V

3C額定電壓范圍

交流36V及以上，1000V以下

3C證書編號

CW65813Z3156C

額定電流

50A

額定轉速

100rpm

額定轉矩

360NM

外形尺寸

60*50*30mm

產品認證

CSA

效率

97%

可售賣地

全國

型號

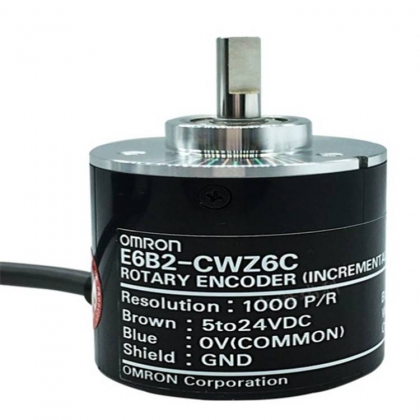

E6B2-CWZ6CNPN 輸出增量型E6B2-CWZ6C 的接線原理 該圖片由注冊用戶"品牌知識"提供，版權聲明反饋 2、PNP 輸出增量型E6B2-CWZ6B 的實際接線圖，棕色線接電源正極，藍色線接電源負極，黑色線接輸入0.00，白色線接輸入0.01，橙色線接輸入0.04，PLC 的COM 接電源負極。 3、下圖為值型編碼器的線與PLC 輸入的點的對應圖 該圖片由注冊用戶"品牌知識"提供，版權聲明反饋 4、PNP 輸出值型E6C3-AG5B 的實際接線圖，紅色線接電源正極，黑色線接電源負極，褐色線接輸入0.00，橙色線接輸入0.01，黃色線接輸入0.02，綠色線接輸入0.03，藍色線接輸入0.04，紫色線接輸入0.05，灰色線接輸入0.06，白色線接輸入0.07，粉色線接輸入0.08，PLC 的COM 接電源負極。 5、下圖為線驅動編碼器的接線原理 該圖片由注冊用戶"品牌知識"提供，版權聲明反饋 6、實際接線圖，黑色線接A0+，黑紅鑲邊線A0-，白色線接B0+，白紅鑲邊線接B0-, 橙色線接Z0+，橙紅鑲邊線接Z0-，褐色線接電源+5V，藍色線接電源0V，切勿接線錯誤。
