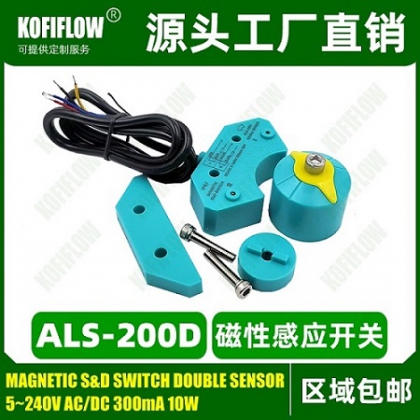

科菲牌KOFIFLOW系列磁感式閥門回信器（SLS-J90-2W/ALS-200D）采用無源電子開關元件干簧管為主要部件，灌封在密閉塑料殼內，采用二組二線制外引線。默認為常開型。作為一種利用磁場信號來控制的線路開關器件，可作為傳感器用在閥門上，通過感應閥門開、關狀態并轉換成電信號反饋給負載設備，可遠傳。該產品采用馬蹄形外觀設計，雙面電路板，俄羅斯進口鍍金腳型干簧管，安裝符合NAMUR標準，能安裝在常規型號氣動執行器上。



 科菲牌KOFIFLOW磁性感應接近式限位開關標準技術參數：

1，磁性接近開關主要型號說明：

MAGNETIC S&D SWITCH SLS-J90-2W/ALS-200D  DOUBLE SENSOR

DC/AC5~240V 300mA 10W

可提供型號定制。

2，外殼體材質采用ABS塑料，內置透明型高硬度電子灌封膠，全灌滿型；

3，帶雙位置燈指示型，默認帶紅色發光二極管LED燈；

4，內置二組二線制常開型觸點（常開型干簧管）；

5，采用4芯RVV4*0.3護套電纜線，4色線清晰明辨；

6，工作電壓/電流/功率參數DC/AC5~240V 300mA 10W；

7，可在-20°C~+70°C環境內使用；

8，采用全灌封型，密封性能可達到IP67等級；

9，默認帶1m（約等于）引線，可定做不同長度電線；

10，可選帶航空插頭型ALS-200P4，4芯航空插頭；



 科菲牌KOFIFLOW磁性感應接近式限位開關安裝說明：

1，默認配置清單可安裝在常規尺寸（尺寸符合30-80/H20mm）氣動執行器上；

2，氣動執行器頂部安裝尺寸30-80/H30mm型，需要單獨在配2塊厚度板，3塊卡塊；

3，氣動執行器頂部安裝尺寸30-130/H30mm型,需要單獨在配1個不銹鋼安裝支架，3塊卡塊；

具體安裝尺寸問題可直接咨詢客服。



 科菲牌KOFIFLOW磁性感應接近式限位開關接線說明：

該磁性開關采用4芯電纜線，2位置型各2組，1組默認為紅線RED和藍線BLUE，2組默認為黃線YELLOW和黑線BLACK，按接線圖標記正負極接，接電時要加裝負載設備，不可2線直接對接電源。



 科菲牌KOFIFLOW磁性感應接近式限位開關測試說明：

常規沒負載情況下測試：可用常規萬用表（電池電壓9V內），先打到二極管檔，2筆對接相應線序，磁感應帽對準相應組位置，如果磁性開關LED指示燈亮，說明產品即為好的。

常規有負載情況下測試：首先確定好負載設備完整否，然后按接線圖指示，接入負載設備，磁感應帽對準相應組位置，給信號，如果磁性開關LED指示燈亮，說明產品即為好的。



 科菲牌KOFIFLOW磁性感應接近式限位開關（磁性開關關鍵字）：

ALS-200D/SLS-J90-2W磁性接近式開關，磁性開關，常開型磁性開關，無源干接點型磁性開關，馬蹄形磁性接近開關，航空插頭型磁性開關，磁感應式接近開關。
