一、產品簡介及用途：

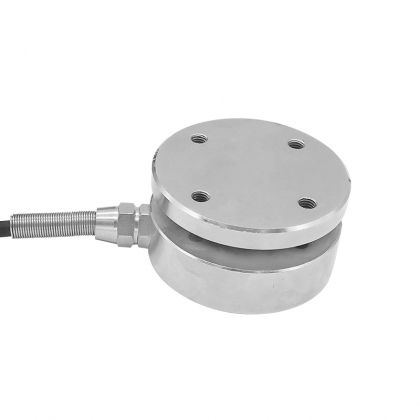

LCZ-104B平面膜盒傳感器采用平面平膜感壓，外殼和膜片一體結構，體積小，使用臺面紙，性能穩定可靠?？蛇m用于各種測力稱重的工業自動化測控系統中。
二、產品結構與外形尺寸：
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
50kg~2t |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
1.5~2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.3~±0.5%F.S. |
安全過載 |
120%F·S |
| 滯后誤差 |
±0.3%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.3%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.1%F.S. |
防護等級 |
IP66 |
| 零點溫度系數 |
±0.1%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.1%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω |
|
|
