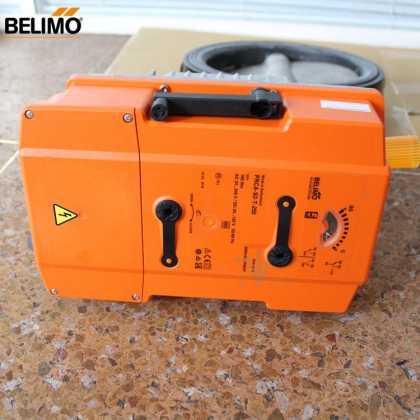

瑞士BELIMO搏力謀型號PRCA-S2-T-250 D6250W電動開關蝶閥

用于蝶閥的角行程執行器

　　?扭矩 160 Nm

　　?額定電壓 AC 24 240 V /DC 24 125 V

　　?開關/三態控制執行器

　　?內置2組輔助開關

　　技術參數

　　安全注意事項

　　電氣參數

　　額定電壓AC 24 240 V / DC 24 125 V

　　額定電壓頻率50/60 Hz

　　額定電壓范圍AC 19.2 264 V / DC 19.2 137.5 V

　　功耗

　　運行：20 W 保持：6 W

　　變壓器容量24 V 20 VA / 230 V 52 VA

　　輔助開關2 SPDT 1mA 3(0.5)A AC 250V

　　1個固定于10° / 另一個 0 90°可調 (默認85°)

　　接線

　　供電/控制：2.5 mm2接線柱

　　輔助開關接線：2.5 mm2接線柱

　　功能參數

　　扭矩

　　160 Nm

　　手動操作 手搖曲柄, 可固定于任意位置

　　運行時間35 s / 90°

　　運行時間可調范圍30 120 s

　　噪音等級68 dB(A)

　　位置指示機械指示器

　　安全參數

　　觸電防護等級IEC/EN II（完全絕緣）

　　觸電防護等級 UL II（完全絕緣）

　　觸電防護等級輔助開關IEC/EN II（完全絕緣）

　　電氣防護等級 IEC/EN IP66 + IP67

　　EMC CE遵循2014/30/EU

　　低壓指令 CE遵循2014/35/EU

　　IEC/EN認證

　　IEC/EN 60730-1和IEC/EN 60730-2-14

　　UL認證

　　cULus 遵循UL 60730-1A, UL 60730-2- 14 和 CAN/CSA E60730-1:02

　　額定沖擊電壓供電：4 kV

　　輔助開關：2.5 kV

　　運行環境污染等級3

　　運行環境溫度-30 50 °C

　　非運行環境溫度-40 80 °C

　　濕度95%相對濕度，無結露

　　維護 免維護

　　機械參數

　　連接法蘭F07

　　重量

　　重量5.8 kg

　　該閥門是為供熱、通風及空調行業所設計。不得用于指定范圍以外的應用

　　注意供電電壓！

　　培訓后的專業人員可以安裝該閥門，并需在安裝過程中遵循相適應的法律法規及其他安裝規章制度。

　　除接線盒以外，本設備只得在制造商工廠被打開。本設備不具有任何用戶可以自行更換或維修的部件。
