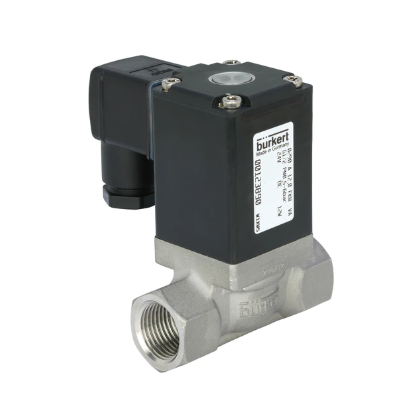

(2) 電磁閥圖解中方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；

(3) 電磁閥圖解中方框內符號“┻”或“┳”表示該通路不通；

(4) 電磁閥圖解中方框外部連接的接口數有幾個，就表示幾“通”；

(5)電磁閥圖解中，一般閥與系統供油路或氣連接的進油口/進氣口用字母p表示；閥與系統回油路/氣路連通的回油/回氣口用t(有時用o)表示；而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口；

(6)換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。
