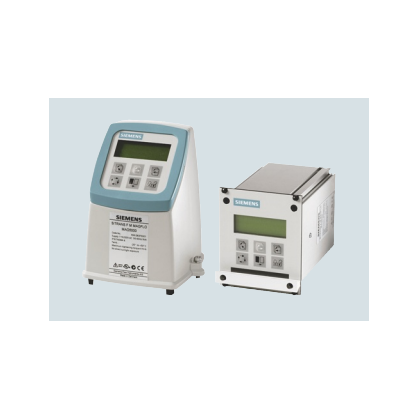

7ME6920-1AA10-1AA0西門子MAG 6000電磁流量計7ME6920-1AA30-1AA0品牌: SIEMENS/西門子型號: 7ME6920-1AA10-1AA0 7ME6920-1AA30-1AA0產地: 法國顏色分類: 7ME6920-1AA10-1AA0 7ME6920-1AA30測量精度
0.05
工作電壓
30v
顯示分辨率
0.03
工作頻率
1200HZ
工作溫度
35℃
適用范圍
1500
系列
7ML
物料編號
6894456
可售賣地
全國
型號
7ML52211AA11
7ML52211AA11西門子液位計 西門子超聲波液位變送器：技術規格
操作模式
測量原理 超聲波液位測量
典型應用 測量儲罐和簡單過程容器的液位
輸入
測量范圍
• 6 m 型 0.25～6米
• 12 m 型 0.25～12米
頻率 54KHz
輸出
mA/HART
• 范圍 4～20米
• 精度 ±0.02 mA
PROFIBUS PA 型式 3，B 級
性能
分辨率 ≤ 3 mm
精度 量程的 ±0.15% 或 6mm，取其較大值
重復性 ≤ 3 mm
盲區 0.25米
刷新時間 ≤ 5s
• 4/20 mA/HART 型 ≤ 5s，4mA
• PROFIBUS 型 ≤ 4s，15 mA 電流回路
溫度補償 內置
波束角 10°
額定工作條件
安裝條件
• 地點 室內/ 室外
• 環境溫度 -40 ～ 80 °C
• 相對濕度/入口保護 適于室外
• 安裝等級 I
• 污染等級 4
介質條件
• 法蘭或螺紋處溫度 -40～85 °C
• 壓力（容器） ≤0.5 bar
設計
外殼材質 PBT（聚對苯二甲酸丁二醇酯）
防護等級 Type 4X/NEMA 4X,Type 6/NEMA6/IP67/IP68外殼
重量 2.1kg
電纜入口 2 x M20 x 1.5 電線接頭或 2 x 1/2”NPT螺紋
傳感器（2個可選） ETFE 或 PVDF
過程連接
• 螺紋連接 2”NPT,BSP或G/PF
• 法蘭連接 3”通用法蘭
• 其它連接 FMS200 安裝套件或用戶提供的安裝套件
顯示和控制
接口 本地：LCD 帶棒狀圖，遠程：通過HART 或Profibus PA
組態 使用西門子 SIMATIC PDM 軟件（PC機）或 HART
手操器或西門子 紅外線手操器
存儲器 EEPROM 可在斷電時保持信息，無需備用電池
電源
4 ～20 mA/HART 額定 24 V DC，負載≤550 Ω ；上限 30 V DC 4 ～20 mA
PROFIBUS PA 12，13，15 或 20 mA 取決于組態（一般用途或本安型）
符合標準 IEC 61158-2
認證
通用型 CSAUS/C， FM， CE
船用（只應用于 HART 通訊選件） 英國勞氏船用認證ABS 形式認證
危險區
本安（歐洲） ATEX II 1G EEx ia IIC T4
本安（美國/ 加拿大) FM/CSA（需安全柵） T4， I 類， 1區，A，B，C，D，組；
II 類，E，F(xiàn)， G，組； III 類；
非易燃（美國） FM ( 無需安全柵) T5：I 類，2 區，A， B， C 和 D 組
編程
本安西門子紅外手操器 紅外手操器
用于紅外手操器的認證 本安型 ATEX EEx ia IIC T4CSA/FM Class I, Div. 1,
Groups A,B, C, D
環境溫度 -20 ～40 °C
界面 紅外脈沖信號
供電
3V 鋰電池（不能更換)-1AA0貨號: MAG 6000裝修及施工
