產品特性

長方形

系列

CIMR系列

產地

日本

原產國/地區

日本

電源相數

3/4

額定電壓

240

供電電壓

220

適配電機功率

100

濾波器

A

直流電源性質

電壓

控制方式

智能控制

輸出電壓調節方式

控制面板

額定電流

120

物料編號

10654

外形尺寸（寬x高x厚）

25*18*15

外型

長方形

品牌

安川

可售賣地

全國

型號

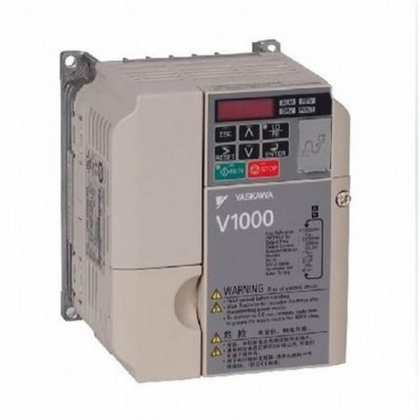

CIMR-TB4V0011BBA安川變頻器詳細介紹

開關電源損壞

開關電源損壞是眾多變頻器 常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器因該說是比較成功的。

OH故障

故障是安川變頻器較常見的故障。IGBT模塊損壞，這是引起SC故障報警的原因之一。此外驅動電路損壞也容易導致SC故障報警。安川在驅動電路的設計上，上橋使用了驅動光耦PC923，這是 于驅動IGBT模塊的帶有放大電路的一款光耦，安川的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路、堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞，從而導致SC故障報警。

OH過熱

過熱是平時會碰到的一個故障。當遇到這種情況時，首先會想
