調節閥的工作原理

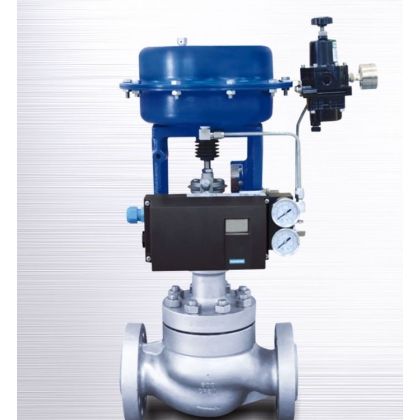

調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要＊某些最終控制元件去完成。最終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，最終控制元件完成了必要的功率放大作用。調節閥的發展歷程
動態特性是由執行機構或閥門定位器一執行機構組合決定的。對于較慢的生產過程，如溫度控制或液位控制，閥的動態特性在可控性方面一般不是限制因素。對于較快的系統，如液體的流量控制，調節閥可能有明顯的滯后，在回路的可控性方面一定要有所考慮。一般只有控制系統的專家才需要關心調節閥的動態持性，關于應用閥門定位器的正規考慮如第9章中所討論的，將滿足大多數調節閥裝置的需要。
自動調節閥的歷史可追溯到自力式調壓閥，它包括一個帶有重物桿的球形閥，重物用來平衡閥芯力，從而得到某種程度的調節，另一種早期的自力式調壓閿?shù)男问绞菈毫ζ胶馐秸{(diào)壓閥。工藝過程的壓力用管線接到彈簧薄膜調壓閥的薄膜氣室上。無論是減壓閥、閥后壓力式調壓閥或是差壓調壓閥都筆夠從這種基型閥門的變更而制造出來。
氣動變送器和調節器的出現，就必然地導致氣動詞節閥的應用。它們本質上是減壓閥或閥后壓力式調壓閥，改用儀表壓縮空氣來代替工藝過程的流體?，F(xiàn)在許多生產減壓閥的公司已經發展成為調節閥制造廠。調節閥的應用從數量上和復雜性方面繼續不斷地得到發展，許多閥門的閥體和附件的改進可以用來解決各種各樣的問題。本手冊的意圖是使工程們熟悉調節閥的結紙醉金迷和因素，幫助儀表工程師在應用中選用最好的閥體、執行機構和附件。
調節閥屬于控制閥系列，主要作用是調節介質的壓力、流量、溫度等等參數，是工藝環路中最終的控制元件。調節閥按行程特點可分為：直行程和角行程。直行程包括：?jiǎn)巫y、雙座閥、套筒閥、角形閥、三通閥、隔膜閥；角行程包括：蝶閥、球閥、偏心旋轉閥、全功能超輕型調節閥。調節閥按驅動方式可分為：氣動調節閥、電動調節閥和液動調節閥；按調節形式可分為：調節型、切斷型、調節切斷型；按流量特性可分為：線性、等百分比、拋物線、快開。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。調節閥流量與特性
調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。調節閥等百分比特性、調節閥線性特性、調節閥拋物線特性。
?
