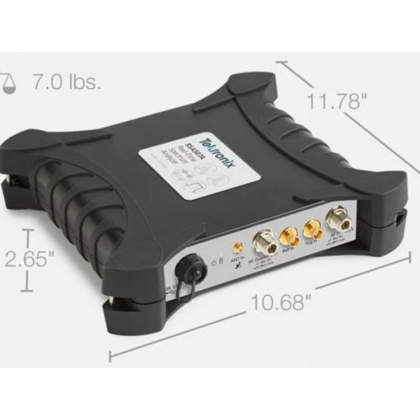

Tektronix泰克 RSA507A 實時頻Tektronix泰克
重量
3kg
功耗
45w
實時帶寬
40 MHz
頻率范圍
9 kHz-3.0 GHz
可售賣地
全國
用途
研發,教育
型號
RSA603A
品牌
泰克
頻率范圍
1 Hz - 26.5 GHz
實時寬帶
25 MHz、40 MHz、80 MHz、125 MHz 和 165 MHz
100% POI 的
0.434 μs
SFDR（典型值）
-80 dBc
可售賣地
全國
型號
RSA5126B/RSA5106B/RSA5103B/RSA5115B
泰克RSA5126B頻譜分析儀
RSA5000系列實時信號分析儀代替了傳統儀器，為您完成日常任務提供了所需的測量信心和功能。RSA5000系列提供了行業領xian的實時指標，包括100%檢測概率短信號持續時間和加實時動態范圍。通過 RSA5000 系列儀器，您可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能。
主要性能指標
+17 dBm 三階交調點，2GHz
±0.3dB 幅度精度至 3GHz
顯示的平均噪聲電平：–142 dBm/Hz @ 26.5 GHz, –157 dBm/Hz @ 2 GHz, –150 dBm/Hz @ 10 kHz
提供的內置預放：DANL -156 dBm/Hz @ 26.5 GHz, -167 dBm/Hz @ 2 GHz
相位噪聲：–113 dBc/Hz @ 1 GHz, –134 dBc/Hz @ 10 MHz 載頻, 10 kHz 偏置
高速掃描，高分辨率，低噪聲：1 GHz 掃描 @ 10 kHz RBW, <1 秒
帶有HD選項時實時無雜散動態范圍80 dB
主要特點
實時信號處理功能縮短查障時間，提高設計信心
每秒多 3,125,000 個頻譜以 檢測概率捕獲 0.434 μs 的信號
Swept DPX 頻譜在整個頻率范圍內實現*的信號發現能力
高級 DPX 包括掃頻 DPX、無隙 DPX 三維頻譜圖和 DPX 零頻寬及實時幅度、頻率或相位
觸發功能放大問題
DPX density? 觸發頻域中短 0.434 μs 的事件，區分連續信號與偶發事件
高級時間判定觸發、欠幅脈沖觸發和頻率邊沿觸發可以捕獲短 20 ns 的復雜信號譜分析儀5
