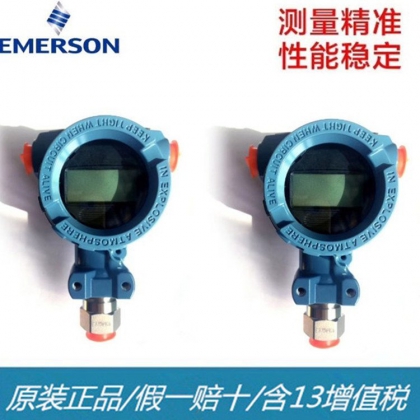

羅斯蒙特變送器 3051壓力變送器 3051DP差壓變送器儀表類型
壓力變送器
測壓部件材質
316L不銹鋼
耐震型沖液
316L
外殼防護等級
IP67
加工定制
是
測量范圍
0-100MPa/0-100KPa
測量介質
液體、氣體、蒸汽
電源電壓
24V
防爆等級
EXdIICT6
精度等級
±0.075%
防護等級
IP67
數量
5126
封裝
原裝
批號
20210801
接頭螺紋
NPT1/2內螺紋
可售賣地
全國
型號
3051GP/3051DP
本產品可提供行業標準性能，實現可靠的壓力（GP）、差壓 (DP) 流量測量。 為了實現簡便安裝，該差壓流量變送器可以預先組裝到各種主元件。 該變送器已經過安全認證，具有現場操作顯示面板 (LOI)，提供了易于使用的菜單和內置的配置按鈕，無需工具即可調試設備。
一、技術參數：
測量類型 差壓、表壓、絕壓
精度 高達 ±0.04% 量程
穩定性 高達量程上限 (URL) 的 ±0.20%，可穩定使用 10 年
質保 長達 5 年有限質保
量程比 高達 150:1
通訊協議 4-20 mA HART，WirelessHART®，F(xiàn)OUNDATION 現場總線，Profibus，1-5 V 低功耗 HART
測量范圍 差壓測量高達 2000psi (137.89 bar)，表壓測量高達 2000psig (137.89 bar)，絕壓測量高達 4000psia (275.79 bar)
二、特點：
全球已安裝超過 1000 萬臺羅斯蒙特 3051 設備，可在惡劣環境下提供可靠壓力讀數；
已獲專利的羅斯蒙特共面技術使設備能夠直接安裝到多個測量應用；
完整組裝的壓力、液位和流量解決方案可立即安裝，以提高可靠性和性能；
完整壓力組件已經過泄漏測試和校準，可將泄漏點減少達 70％ 并簡化安裝；
裝機后 10 年穩定性和 150:1 量程比可提供可靠的測量和廣泛的應用靈活性；
現場操作顯示面板 (LOI) 可實現快速調試，并可輕松訪問流程和設備信息；
電源報告診斷功能可檢測電氣回路完整性問題，縮短停機時間；
基于 IEC 61508 的 SIL 2/3 認證（通過第三方）和 FMEDA 數據使用前認證三、安裝方法：
1.微差壓變送器由于其量程小，安裝位置不同而受力不均勻引起壓力的變化。(斜度30度時，會產生0.2KPa左左的壓力)。這樣的情況特別是在和阿牛巴流量計配套使用的時候，一定要注意差壓變送器的安裝問題。
2.防止變送器與腐蝕性或過熱的被測介質相接觸;
3.防止渣滓在導壓管內沉積;
4.導壓管要盡可能短一些;
5.兩邊導壓管內的液柱壓頭應保持平衡;
6.導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方。
四、現場盡量減少誤差的方法：
1.導壓管應盡可能短些；
2.當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3.對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4.液體導壓管道布設時要避免出現高點，氣體導壓管布設要避免出現低點；
5.兩導壓管應保相同的溫度；
6.為避免摩擦影響，導壓管的口徑應足夠大；
7.充滿液體的導壓管中應無氣體存在；
8.當使用隔離液時，兩邊導壓管的液位要相同。
