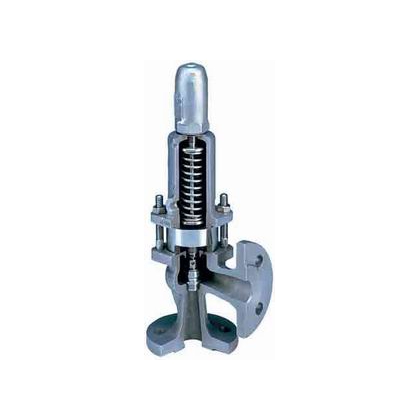

斯奈爾閥門|進口蒸汽安全閥

進口蒸汽安全閥使用注意事項：

(1)裝設安全閥時，必須保證閥桿垂直向上；

(2)安全閥出口方向應平行于主管軸線；

(3)兩個或兩個以上安全閥布置在同一管道上時，其間距沿管

道軸向應不小于相鄰安全閥入口管內徑之和的1．5倍；

(4)安全閥底部或安全閥出口彎頭處應有可靠的剛性支撐，以承受排汽反力的作用；

(5)安全閥出口管道盡可能減少彎頭的設置，尤其是9O。彎頭，以保證排汽的順暢。

蒸汽安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y型彈簧全啟式安全閥適用于工作溫度≤300℃的空氣、石油（W.O.G）等介質的設備和管路上，作為超壓保護裝置。產品連接法蘭標準PN<6.4MPa按JB/和T-94系列1.2標準。PN≥6.4MPa按JB/和T-94系列2標準。彈簧式安全閥主要依靠彈簧的作用力而工作，彈簧式安全閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質應選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全閥中還有帶扳手和不帶扳手的。扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用，如圖3。杠桿式安全閥主要依靠杠桿重錘的作用力而工作，但由于杠桿式安全閥體積龐大往往限制了選用范圍。溫度較高時選用帶散熱器的安全閥。

　　進口蒸汽安全閥選用

　?。╨）熱水鍋爐一般用不封閉帶扳手微啟式安全閥。

　?。?）蒸汽鍋爐或蒸汽管道一般用不封閉帶扳手全啟式安全閥。

　　（3）E級蒸汽鍋爐一般用靜重式安全閥。

　?。?）負壓或操作過程中可能會產生負壓的系統一般用真空負壓安全閥。

　?。?）背壓波動較大和有毒易燃的容器或管路系統一般用波紋管安全閥。

　　進口蒸汽安全閥安裝

　?。╨）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥:額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔帯⒄羝^熱器出口處都必須裝設安全閥。

　?。?）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。

　?。?）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm:對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。

　?。?）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

　　進口蒸汽安全閥參數:

　　公稱通徑:DN10～DN600、1/2″～25″

　　公稱壓力:PN1.0～32MPa 美標:150Lb～2500Lb

　　適用溫度:≤-196℃～580℃

　　設計制造:GB/T12243、APl 520

　　法蘭連接:B/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a

　　結構長度:JB/T2203、APl 526

　　閥門檢驗與試驗:GB12242、APl 527
