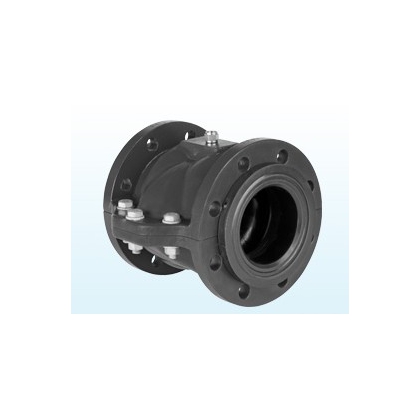

德國AKO閥門|RVA系列鑄鐵法蘭氣動夾管閥 (2)

        夾管閥主要由橡膠套管及閥體組成，橡膠套管和閥體之間形成一個封閉的腔體，套管與管線連接。由閥體上的進氣口向封閉的腔體里注入壓縮空氣，當壓縮空氣的壓力大于管線壓力時，套管開始變形，隨著壓力的增加，套管逐漸達到最大變形量，閥門實現關閉。排出腔體里的壓縮空氣，套管恢復自由狀態，閥門開啟。

        夾管閥的外殼均呈扁平的橢圓形，工作時壓縮空氣消耗較低，這不僅意味著可以節省能源，而且也確保了氣動夾管閥預定的唇形彎折方向。預定的唇形彎折方向可以保證百分之百地關斷介質流，而且，即便有較大的固體顆粒也可以被內襯套包覆，并使其完全關斷。

德國AKO閥門|RVA系列鑄鐵法蘭氣動夾管閥 (2)

        當壓縮空氣（最低壓差為2bar）進入到氣動夾管閥閥體時，特制的有很高回彈力的內襯套被壓縮而產生唇形閉合，在保證介質流絕對可靠地關斷的同時，也最大限度地提高了內襯套的使用壽命。其最大工作壓力根據公稱通徑不同而有所變化，范圍為2-6 bar。當壓縮空氣中斷時，特制的內襯套在自身回彈力與介質壓力的雙重作用下迅速擴張，隨之閥門完全打開。

        從氣動夾管閥工作原理可以看出，夾管閥內部介質流通暢、摩擦阻力極小、百分之百地無泄漏、不發生阻塞以及自身重量輕的特點，特別適合關斷、調節、定量磨損性、腐蝕性和纖維性介質，如顆粒、粉狀材料、丸狀材料、粉塵和含固體的液體等
