一．簡介

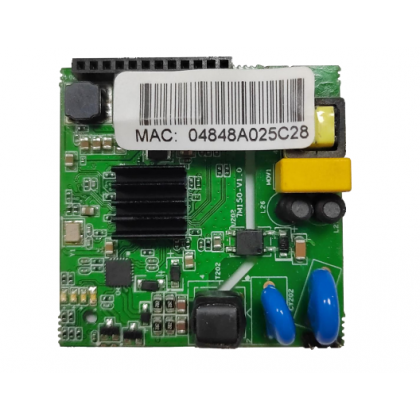

7M150 電力通信模組主芯片采用 Atheros 設計。具有集成度高、體積小等特點。能夠提供高達 500Mbps 的電力線傳輸速率，工作穩定，性能可靠。 7M150 電力通信模組向用戶提供 AC/DC 信號傳輸接口、PLC 濾波接口、通用 GPIO 接口、工作 狀態指示燈和網絡接口。



二．特點

支持多達 14 個節點；

支持 IEEE802.3、IEEE802.3u 標準；

支持 HomePlug AV；

通過現有電力線傳輸數據，提供高達 500Mbps 傳輸速率；

10/100Mbp 自適應以太網接口；

支持 300m 傳輸距離(同一電表范圍內)；

支持 128-bit AES 加密，保障網絡數據傳輸安全；

支持任何操作系統，包括 Mac，Linux

支持 PLC 濾波，過流及防雷保護，客戶自由選擇

支持郵票孔和插針兩種連接方式





硬件參數

型號          7M150

協議/標準   HomePlug AV，IEEE 802.3，IEEE 802.3u

通信協議    TCP/IP，IGMP，CSMA/CA，QoS

調制規則    OFDM (1024/256/64/16-QAM,QPSK,BPSK 和 ROBO 調制規則)

傳輸頻段    2 ~ 30MHz

傳輸速率   PHY） 500Mbps

端口          AC 接口，以太網接口，GPIO 接口,PLC 濾波接口

LED 指示    電源指示，電力線數據傳輸指示，以太網接口指示

操作系統    Windows 98SE/ME/2000/2003/XP/Vista，Windows7，Linux，Mac OS

傳輸距離    300m（同一電表范圍內）

覆蓋范圍    5000 平方英尺

數據安全    128-bit AES 加密

工作電壓     DC-12V-0.8A

功耗           常規≤5W

尺寸           45x45x20mm（LxWxH）

重量           20g



使用環境

工作溫度      0℃~70℃

存儲溫度     -20℃~70℃

工作濕度     10%~90%RH 無凝結

存儲濕度      5%~90%RH 無凝結



產品應用：

1. 電梯監控與診斷

2. 安防監控

3. 門禁控制器

4. 水下機器人
