FTGS14 (R-L)水平連接,流向從右到左FTGS14 (L-R)水平連接,流向從左到右液囊 FTGS14采用的BP99/32液囊?？捎糜谶^熱蒸汽，過熱度為150°C,0barg,50°C,32barg?？蛇x項除帶有排氣閥外,該型號的疏水閥還帶有破蒸汽鎖裝置(SLR),以防止系統中出現蒸汽汽鎖。型號名稱后帶有字母C，若需要進一步信息，請聯系斯派莎克。
提供內置過濾網(FTGS14X),若需要進一步信息， 請聯系斯派莎克。
標準
本產品符合歐洲壓力設備指令97 /23/ EC。證書
該產品可以提供生產廠家的典型測試報告。如需提供證書，請在訂購時注明。
口徑和管道連接
1/2", 3/4"和1", BSP或NPT螺紋連接。
安全信息，安裝和維修
詳細信息請參考隨產品提供的安裝維修指南(M-P145-12)。
圖中實線部分所示為可供備件，虛線部分不作為備件提供。
提示:
FTGS14的安裝必須和流體流動方向與閥體上箭頭所指示的方向一致，確保浮球臂位置水平以及保證浮球能自由垂直升降，如有需要,可現場改變流動方向，僅需把閥蓋轉180度。須確保銘牌上的箭頭指向向下。
本產品可循環使用，處理得當不會引起環境問題。

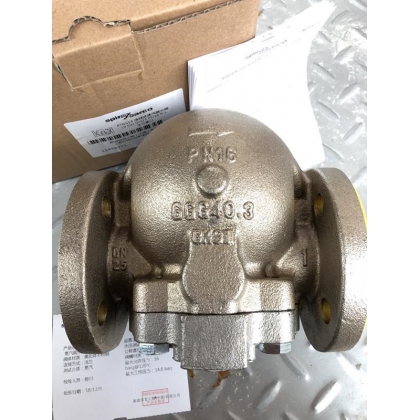

斯派莎克FTGS14疏水閥，斯派莎克浮球式不銹鋼疏水閥，F(xiàn)TGS14疏水閥是老款FT14浮球式疏水閥的升級款，老款FT14型號疏水閥材質為球墨鑄鐵，現已升級為奧氏體不銹鋼，老款FT14已一體停產。新款FTGS14疏水閥除了材質升級為不銹鋼以外，其余參數與老款FT14全部相同，所以可完全替代FT14型號。
安裝方式：
FTGS14的安裝必須和流體流動方向與閥體上箭頭所指示的方向一致，確保浮球臂位置水平以及保證浮球能自由垂直升降，如有需要,可現場改變流動方向，僅需把閥蓋轉180度。須確保銘牌上的箭頭指向向下。
工作原理：
啟動時，圖1，熱靜力排空閥允許設備內的空氣不經過主閥排出，否則空氣無法逃逸(稱為氣阻)。
當凝結水到達疏水閥時，圖2,浮球升高帶動連桿打開主閥，熱的冷凝水使排氣閥關閉，僅從主閥排放。當蒸汽到達時，浮球下降關閉主閥。主閥低于水面， 蒸汽無泄露的可能。
當用于虹吸管排放的滾筒或長排放管時，蒸汽汽鎖現象會導致凝結水無法到達疏水閥。這種情況應安裝破蒸汽汽鎖裝置(SLR),圖3,以排除積聚在疏水閥和虹吸管內的蒸汽，使冷凝水能夠持續排除。
