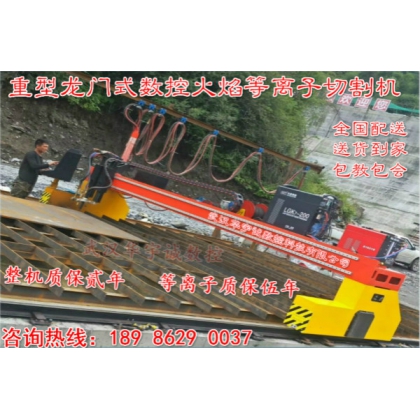

YCLM-4000型切割機外形如圖所示。該型切割機為龍門式結構，橫向跨度有3m、4m、5m、6m、8m等多種規格，均采用工控機控制系統，雙邊伺服驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬，或配置成異型切割和抽條切割兩用切割方式，另可選配電容或等離子自動調高系統。
YCLM-4000型切割機外形如圖所示。該型切割機為龍門式結構，橫向跨度有3m、4m、5m、6m、8m等多種規格，均采用工控機控制系統，雙邊伺服驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬，或配置成異型切割和抽條切割兩用切割方式，另可選配電容或等離子自動調高系統。
主要技術指標
導軌間距 4000mm 有效切割寬度 3200mm
導軌長度 8000mm 有效切割長度 6400mm
火焰割炬 1組 火焰切割厚度 6-200mm
等離子割炬 1組 等離子切割厚度 視等離子電源而定
移動精度 0.01mm/步 整機運行速度 0-3500mm/min
驅動方式 雙邊驅動 自動調高行程 0-170mm
產品特點
1. 橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к?43kg/m)是由精密加工的特質鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用德國進口減速器，可以非常完美的保證運動的精度和平衡度；
3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；
4. 驅動系統為進口日本松下交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；
5. 升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；
6. 簡單易用的自動編程系統,使數控編程輕松；
7. 數控系統采用自主研發控制系統，具有優良的穩定性和抗干擾能力。
主要技術指標
1. 切割形狀：可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
2. 切割精度：國家標準JB/T10045.3-99；
3. 切割寬度：4m、5m、6m等多種規格可選；
4. 軌道長度：標配8米，還可根據用戶要求定制加長；
5. 驅動方式：雙邊驅動；
6. 割炬配置：標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制；
7. 切割厚度：火焰最大可切割200mm，等離子切割厚度視所選電源大小而定；
8. 點火調高：自動點火、電動調高，根據用戶要求可選配電容式或弧壓式自動調高；
9. 數控系統： 上海交大F2500B系列數控系統，采用工業級ARM處理器和DSP專用電機控制芯片，適用于氧燃氣和等離子切割加工行業。該控制系統輕巧便攜，操作簡單，容易上手，全部操作具有菜單或圖形提示，全部按鍵開關人性化設計，舒適便捷；USB接口前置，方便導入或?qū)С鑫募话形?、英語、俄語、法語、日語等多種語言版本，適用面更廣。可根據用戶要求選用進口型有美國海寶系統,FastCNC 數控系統。
10. 數控編程：基于AutoCAD的全自動圖形化編程軟件；
11. 切割氣體：氧氣+乙炔或丙烷；
上洚交大F2500B切割機數控系統
切割樣品：
客戶使用現場
