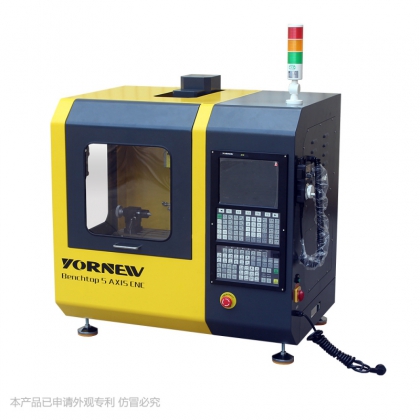

MX220桌面五軸聯動數控機床
設備簡介
MX220桌面五軸聯動數控機床是一款桌面式微型五軸聯動數控機床，適用于小型精密五軸零件及各種各樣的復雜零件加工；具有體積小、重量輕、搬運方便、操作靈活等優點；使用220伏電壓，配置工業級五軸聯動控制系統面板，帶5軸三檔電子手脈；機床具有X、Y、Z三個直線軸和兩個旋轉軸（B軸+C軸）五個坐標軸，X、Y、Z直線軸采用直線導軌，BC兩個旋轉軸采用諧波減速機，保證高精度和高穩定性；具有一次裝夾、任意曲面加工、復合工藝加工等優勢、操作便利；具有性價比高、性能穩定、故障率低、維護成本低等優點；
主要用途
MX220桌面五軸聯動數控機床主要用于數控教學與培訓，該機床主要加工鋁合金、銅、塑料及鐵、模具鋼輕加工，主要用于職業院校、高校創客創新實驗室等，進行五軸聯動數控編程教學和實操培訓等。
產品特性：
●工業級五軸聯動控制系統面板；帶5軸三檔電子手脈；
●高精度帶預緊滾珠絲桿及螺母，具有運動靈活性、熱變形量??；
●XYZ軸采用直線導軌，BC旋轉軸采用高精度詣波減速機；
●采用鑄件床身，機床穩定性好，剛性好，精度穩定；
●使用220電壓、全封閉鈑金結構；
●展現當代先進制造業的高速高效高精尖加工的理念；
●應用于職業院校、高校創客創新實驗室等，進行五軸聯動數控編程教學和實操培訓等；
●執行國際標準G代碼和多種CAM軟件（MasterCAM、UG、Fusion360等）；
●便于課程開發，滿足老師教學，強化學生技能；
●工作環境干凈整潔，無油污，異味；改善環境，低碳環保；
●價格實惠，教學成本低，解決了大型工業級多軸數控機床的價格昂貴，增加學生實踐上手的機會；
|
序號 |
項目內容 |
技術參數 |
|
1 |
床身及回轉臺 |
結構：鑄鐵立式結構，XYZ軸直線導軌，主軸立柱帶動刀具移動 回轉軸：BC軸搖籃式轉臺，高精度詣波減速機 |
|
2 |
全封閉防護罩，抬起式單門（氣動門） |
|
|
3 |
工件冷卻裝置 |
冷卻裝置為內置風冷，使用0.6帕氣壓，M指令控制 |
|
4 |
線性軸精度 |
定位精度：0.02mm |
|
重復定位精度：0.015mm |
||
|
5 |
旋轉軸精度 |
定位精度：16" |
|
重復定位精度：12" |
||
|
6 |
軸移動行程 |
X/Y/Z行程：220×120×200mm |
|
7 |
B軸行程：+30～-120° |
|
|
8 |
C軸行程：+/- N×360° |
|
|
9 |
最大加工范圍：Φ100×180mm |
|
|
10 |
機床主軸 |
主軸錐柄：MT3 |
|
11 |
主軸最大功率：550w |
|
|
12 |
主軸最高轉速：3500rpm |
|
|
13 |
最大夾持刀具直徑：Φ16mm |
|
|
14 |
工作臺參數 |
工作臺尺寸: 100/460×130mm |
|
15 |
工作臺承重：15kg |
|
|
16 |
T型槽：12 mm/3 |
|
|
17 |
線性軸移動速度 |
X/Y/Z軸：2000mm/min |
|
18 |
回轉軸移動速度 |
B/C軸：≥50r/min |
|
19 |
數控系統 |
YORNEW M5工業級五軸聯動控制系統面板 |
|
20 |
電子手脈 |
5軸三檔電子手脈 |
|
21 |
使用電壓 |
AC220V/50H |
|
22 |
外形尺寸 |
930×750×920mm |
|
23 |
凈重/毛重 |
180kg/220kg |
|
|
|
|
|
|
|
|
