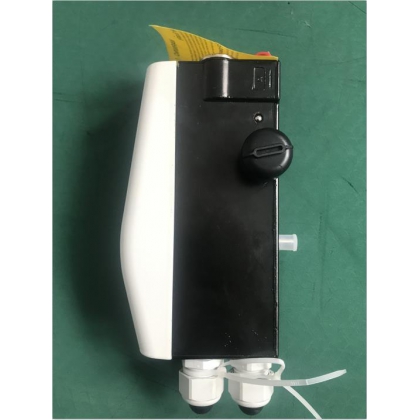

ABB閥門定位器產品概述
從執行機構到定位器的一個機械連桿提供位置反饋。3個不同的特性化凸輪提供給客戶靈活的選擇，設定信號和執行器位置之間關系可以選：平方根、線性化、平方。
ABB閥門定位器選擇接受外部的4-20mA信號并轉化為一個氣動輸出,這個氣動輸出驅動執行機構動作。AV3具有失信號保位的功能。
ABB閥門定位器選擇接受外部的24V脈沖信號并轉化為一個氣動輸出,這個氣動輸出驅動執行機構動作。AV4具有失信號保位的功能。
ABB閥門定位器故障判斷
氣缸給信號不動：將運行操作模式設為 1.3（手動），通過操作增加和減少鍵，觀察OUT1和OUT2是否有輸出。兩個孔有交替輸出，則問題出在氣缸或負載；若只有一個孔輸出或兩個孔同時輸出或一個孔常輸出，則是定位器內器件有雜質卡塞，需更換定位器。
位置反饋信號不正常：用萬用表帶載測量31、32端子直流電壓，應在17-23V之間，電壓在這個范圍內，一般為反饋電路板問題；電壓不在這個范圍內，故障出在 DCS接口或傳輸導線上。
液晶無顯示：用萬用表帶載測量11、12端子直流電壓，觀察電壓正負極是否接線正確，沒問題需要確定11 、12端子電壓是否在8.2-8.7V之間，電壓在這個范圍內，一般為主板問題；電壓不在這個范圍內，故障出在DCS接口或傳輸導線上。
執行機構振蕩：檢查OUT1和OUT2缸入口管接頭是否漏氣；將運行操作模式設為 1.3（手動），檢查OUT1和OUT2是否有一個口總是漏氣，如果總是有漏氣，可能定位器閥體內部有輕微堵塞。如果定位器并無漏氣，但在手動操作時，有 一端出氣量在正常開和加速開的操作中無變化，這時同樣會引起振蕩，這種故障需要將定位器用菜單P11選項恢復出廠設置，再重新自整定。
ABB閥門定位器技術特點
1、完全的自動調試，操作簡單，只需接通信號源，按下按鈕，三分鐘內即可完成所有參數的自動設定。
2、真正的智能化儀表，具有各種可選的通信協議，可以適應未來的控制技術的發展?；拘筒捎肏ART協議，方便現場手操。所有控制參數及診斷信息可以通過通信協議方便的與系統通信，進行更改。
3、隨時提供自診斷信息，包括行程累積、超出限位、調節閥薄膜接頭漏氣、閥門鎖死等等，及時發現閥門異常，另外提供正常維修數據依據。
4、可提供斷信號閥位保護功能，鎖定閥位，提高系統安全性。
5、現場即可進行模塊的增加減少，可選模擬反饋輸出，數字反饋輸出（接近開關、機械開關），機械閥位指示，方便使用過程中的功能擴展，減少閥門附件總數，提高系統安全性
