品牌
Armstrong阿姆斯壯
閥瓣開啟高度
180
驅動方式
手動
連接形式
法蘭
壓力環境類型
低壓閥(PN<1.6Mpa)
壓力環境
常壓
工作溫度區間
100
特殊功能
截止
零部件及配件
閥體
外形尺寸
15-100
形態
直通
適用介質
蒸汽
執行質量標準
德標
外形
中型
流動方向
單向
類型(通道位置)
直通
工作溫度
常溫
公稱通徑
15-100
規格
15-100
重量
10KG
產地
美國
可售賣地
全國
材質
球墨鑄鐵
型號
BD-16/BD-25

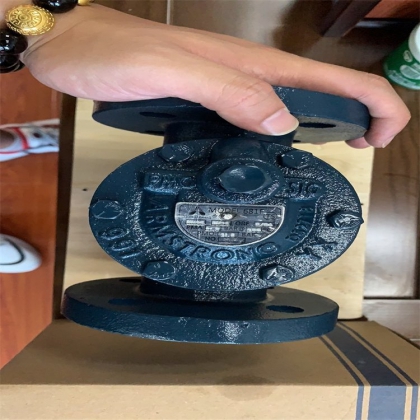

阿姆斯壯截止閥BD-16 DN32波紋管截止閥美國Armstrong阿姆斯壯閥門工廠
阿姆斯壯BD-16/BD-25波紋管密封截止閥經獨特設計的采用雙重組合密封，以雙層不銹鋼波紋管截止閥作為閥桿密封元件，同時以石墨填料作為二次輔助 密封，真正杜絕泄露。閥瓣與閥體之間采用經精細研磨的錐面密封進一步確保了閥桿處動態和靜態密封性能的高度可靠，使其在各種工況下都表現出卓越的密封性能。
主要優點：
波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
暗桿式波紋管截止閥采用全封閉式設計，可在惡劣的環境下正常工作；
人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
產品范圍：
本說明包括了公稱通徑DN15-300，公稱壓力PN1.6-4.0MPa的法蘭連接、手動操作的波紋管密封截止閥，具體型號見下表。
型號
材質
連接方式
公稱通徑
BD16
球墨鑄鐵
法蘭連接
DN15-300（mm）
BD25
球墨鑄鐵
法蘭連接
DN15-300（mm）
