詳細說明
1.產品應用
1）工業電器設備內部與外部的連接線
2） 使用溫度：-55~200℃
3） 耐油性能：符合IEC 60811-2-1，902 和903
4） 阻燃特性：符合IEC60332-1 和VW-1
5） 彎曲半徑：≥40mm
6） 線材重量：71.6g/m (標稱)
7）符合RoHS 環保要求

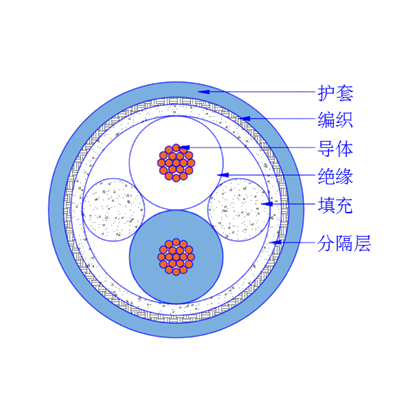

2.產品結構設計
導體：20AWG 19/0.203mm 鍍銀絞合軟銅線，外徑1.0mm.
絕緣：低密度PTFE，2.54±0.15mm, 平均厚度：0.76mm，絕緣顏色：白，藍
填充：PTFE 材料
分隔層：低密度PTFE帶繞包
編織：Φ6.1mm, AWG38（0.10mm） 鍍銀銅線編織，編織密度：≥92%
護套：FEP, 藍，≤7.0mm,平均厚度：0.4mm
3. 產品特性
3.1.護套材質：FEP
斷裂伸長率:≥200%
抗張強度: ≥13.8MPa
3.2.電性能
導體電阻：≦36.7Ω/km at 20℃
絕緣電阻: ≥5000MΩ.km @20℃
特性阻抗：120±15Ω @1MHz
衰減 dB/100m: 0.3（0.1MHz）,1.1(1MHz),2.8(5MHz),3.9(10MHz),5.7(20MHz)
傳輸延遲：4.1ns/m (標稱)
對內延時差：≤10ps/m
耐電壓：1000V rms 芯*芯 ， 不擊穿; 500V rms 芯*屏 不擊穿
?
